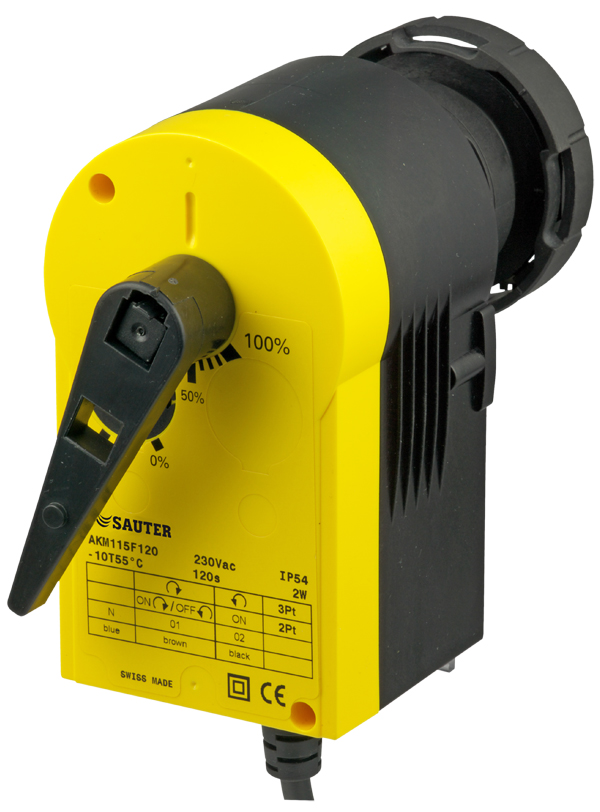

SERVOCOMANDO ROTATIVO PER VALVOLE A SFERA “AKM” 105-115

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range temperatura : 70/120°C

Documentazione

Tabella misure

Descrizione

Il vostro vantaggio per una maggiore efficienza energetica.
Disinserimento in funzione della coppia per l'efficiente uso dell'energia.
Utilizzata per l'azionamento di valvole a sfera a 2 e 3 vie delle serie VKR e BKR.
Per regolatori con uscita in commutazione (comando a 2/3 posizioni).

Caratteristiche tecniche:
- Motore sincrono con elettronica di comando e disinserzione
- Riconoscimento elettronico della posizione finale e disinserimento motore mediante timer nell'apparecchio
- Ingranaggio senza manutenzione ad innesto magnetico
- Ingranaggio disinseribile per posizionamento manuale (mediante leva) della valvola a sfera
- Accoppiamento con la valvola a sfera senza l'ausilio di utensili
- Custodia in due parti in materiale sintetico autoestinguente, parte inferiore nera, parte superiore gialla
- Mensola e anello a baionetta di plastica rinforzata con fibre di vetro per il montaggio su valvole a sfera
- Cavo di allacciamento della lunghezza di 1,2 m, 3x 0,75 mm2
- Tempo di marcia per 90° di angolo di rotazione in funzione della versione 30 s o 120 s
- Posizione di montaggio diritta da verticale a orizzontale, non sospeso

Tabella tecnica : SERVOCOMANDO ROTATIVO PER VALVOLE A SFERA “AKM” 105-115

± 15%, 50...60 Hz

Grado di protezione (orizz.)

IP 54 secondo EN 60529 3)

± 15%, 50...60 HzGrado di protezione (orizz.)IP 54 secondo EN 60529 3)

± 20%, 50...60 Hz

Classe di protez. 24 V

III secondo IEC 60730

± 20%, 50...60 HzClasse di protez. 24 VIII secondo IEC 60730

230 V

II secondo IEC 60730

230 VII secondo IEC 60730

Potenza assorbita

Potenza assorbita

F100

2,4 W 4,5 VA

Tempo di intervento min.

200 ms

F1002,4 W 4,5 VATempo di intervento min.200 ms

F120

2,0 W 4,0 VA

F1202,0 W 4,0 VA

F122

1,6 W 1,7 VA

Schema di colleg. 2 punti

A10464

F1221,6 W 1,7 VASchema di colleg. 2 puntiA10464

Temp. max. fluido 2)

100 ÁC

3 punti

A10463

Temp. max. fluido 2)100 ÁC3 puntiA10463

Dimensioni

M10489

DimensioniM10489

Temp. ambiente ammessa

-10...55 ÁC

Temp. ambiente ammessa-10...55 ÁC

Umiditö ambiente ammessa

5ƒ95% rF

Istruzioni di montaggio

P100001578

Umiditö ambiente ammessa5ƒ95% rFIstruzioni di montaggioP100001578

senza condensa

senza condensa
