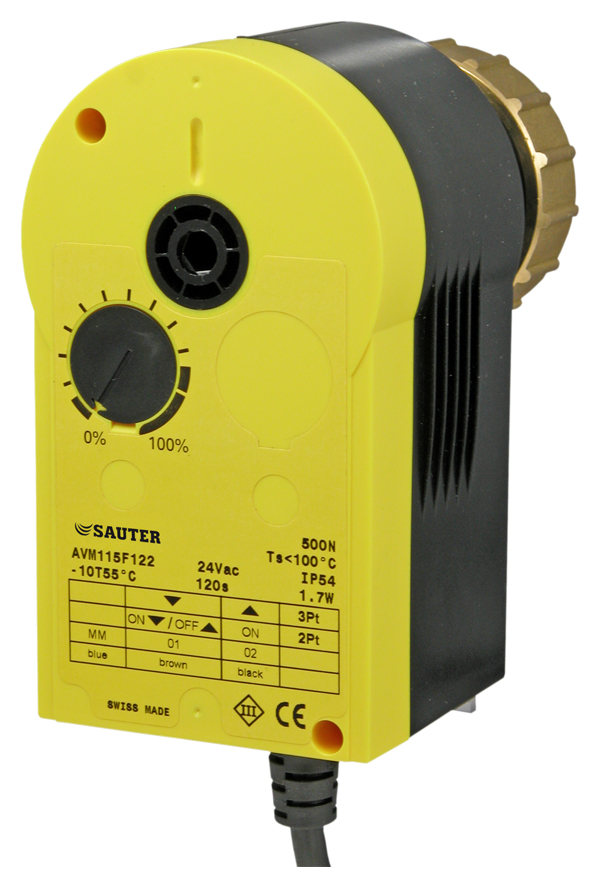

SERVOMOTORE ELETTRICO PER VALVOLE “AVM” 105-115

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range temperatura : 70/120°C

Documentazione

Tabella misure

Descrizione

Il vostro vantaggio per una maggiore efficienza energetica.
Disinserimento in funzione della coppia per un efficiente uso dell'energia.
Utilizzata per la l'azionamento di valvole a due e tre vie delle serie VUN/BUN, VUD/ BUD e VUE/BUE, da DN15 a DN50, per regolatori con uscita in commutazione (comando a 2/3 posizioni).

Caratteristiche tecniche:
- Forza assiale 250 N per AVM 105 e 500 N per AVM 115
- Motore sincrono con elettronica di comando e disinserzione
- Riconoscimento elettronico della posizione finale e disinserimento motore mediante timer nell'apparecchio
- Ingranaggio senza manutenzione ad innesto magnetico
- Ingranaggio disinseribile per il posizionamento manuale della valvola (chiave esagonale a corredo)
- Accoppiamento con la valvola quasi automatico
- Custodia in due parti in materiale sintetico autoestinguente, parte inferiore nera, parte superiore gialla
- Mensola in materiale sintetico rinforzato con fibra di vetro
- Dado di raccordo in ottone per il montaggio della valvola
- Cavo di allacciamento della lunghezza di 1,2 m, 3x 0,75 mm?
- Tempo di marcia per 8 mm di corsa in funzione della versione 30 s o 120 s
- Posizione di montaggio diritta da verticale a orizzontale, non sospeso

Tabella tecnica : SERVOMOTORE ELETTRICO PER VALVOLE “AVM” 105-115

Tipo

Regolazione

Tempo di marcia (s)

Corsa (mm)

Forza assia- le (N)

Tensione

Peso (kg)

AVM 105 F100

2/3 P

30

8

250

230 V~

0,7

AVM 105 F120

2/3 P

120

8

250

230 V~

0,7

AVM 105 F122

2/3 P

120

8

250

24 V~

0,7

AVM 115 F120

2/3 P

120

8

500

230 V~

0,7

AVM 115 F122

2/3 P

120

8

500

24 V~

0,7

TipoRegolazioneTempo di marcia (s)Corsa (mm)Forza assia- le (N)TensionePeso (kg)
AVM 105 F1002/3 P308250230 V~0,7
AVM 105 F1202/3 P1208250230 V~0,7
AVM 105 F1222/3 P120825024 V~0,7
AVM 115 F1202/3 P1208500230 V~0,7
AVM 115 F1222/3 P120850024 V~0,7
