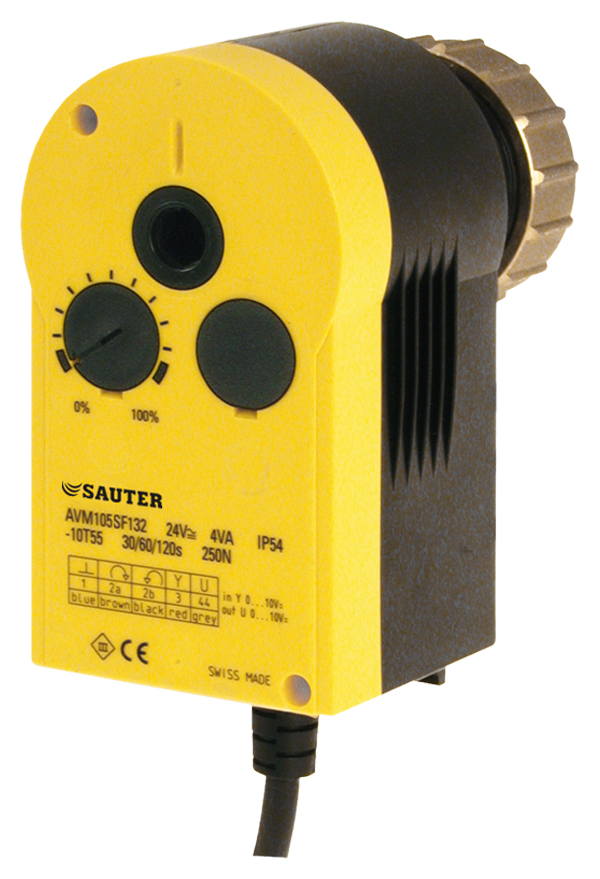

SERVOMOTORE ELETTRICO PER VALVOLE “AVM” 105S-115S CON SUT

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range temperatura : 70/120°C

Documentazione

Tabella misure

Descrizione

Il vostro vantaggio per una maggiore efficienza energetica.
Adattamento automatico alla valvola, comando preciso ed elevata efficienza energetica con minimo livello di rumorosità.
Utilizzata per l'azionamento di valvole a due e tre vie delle serie VUN/BUN, VUD/ BUD e VUE/BUE, da DN15 a DN50, per regolatori con uscita continua (0...10 V) o uscita in commutazione (comando a 2 posizioni o a 3 posizioni).

Caratteristiche tecniche:
- Forza assiale 250 N per AVM 105S e 500 N per AVM 115S
- Motore passo passo con elettronica di comando SUT (Sauter Universal Technologie) e disinserimento elettronico in funzione della forza
- Riconoscimento automatico del segnale di comando presente (continuo o 3 punti)
- Caratteristica (lineare / quadratica / equipercentuale) regolabile sul servocomando
- Adattamento automatico alla corsa della valvola
- Senso di azione commutabile in base ai collegamenti
- Commutatore di codifica per selezionare caratteristica e tempo di marcia (35 s, 60 s, 120 s)
- Ingranaggio senza manutenzione ad innesto magnetico
- Ingranaggio disinseribile per il posizionamento manuale della valvola (chiave esagonale a
corredo)
-L'accoppiamento con la valvola avviene automaticamente dopo il collegamento della tensione di comando
- Tensione di alimentazione 24 V~ oppure 24 V~/=
- Custodia in due parti in materiale sintetico autoestinguente, parte inferiore nera, parte superiore gialla
- Mensola in materiale sintetico rinforzato con fibra di vetro
- Dado di raccordo in ottone per il montaggio della valvola
- Cavo di allacciamento della lunghezza di 1,2 m, 5x 0,75 mm2
- Posizione di montaggio diritto da verticale a orizzontale, non sospeso

Tabella tecnica : SERVOMOTORE ELETTRICO PER VALVOLE “AVM” 105S-115S CON SUT

Tensione di alimentazione

Umiditö ambiente ammessa

5.. 95 %ur

Tensione di alimentazioneUmiditö ambiente ammessa5.. 95 %ur

24V

20%, 50...60 Hz

senza condensazioni

24V20%, 50...60 Hzsenza condensazioni

24V= 2)

+ 20% / - 10%

Grado di protezione (orizz.)

IP 54 a

24V= 2)+ 20% / - 10%Grado di protezione (orizz.)IP 54 a

norma EN 60529

norma EN 60529

Potenza assorbita

Classe di protezione

III a norma IEC 60730

Potenza assorbitaClasse di protezioneIII a norma IEC 60730

AVM 105S F132

4,8 W 8,5 VA

Tempo di risposta 1)

200 ms

AVM 105S F1324,8 W 8,5 VATempo di risposta 1)200 ms

AVM 115S F132

4,9 W 8,7 VA

Schema

A09673

AVM 115S F1324,9 W 8,7 VASchemaA09673

Dimensioni

M09743

DimensioniM09743

max. temperatura del fluido

100 ÁC

max. temperatura del fluido100 ÁC

Temperatura amb. ammessa

?10...55 ÁC

Istruzioni di montaggio 1 . 5S

MV 506065

Temperatura amb. ammessa?10...55 ÁCIstruzioni di montaggio 1 . 5SMV 506065
Tensione di alimentazioneUmiditö ambiente ammessa5.. 95 %ur
24V20%, 50...60 Hzsenza condensazioni
24V= 2)+ 20% / - 10%Grado di protezione (orizz.)IP 54 a
norma EN 60529
Potenza assorbitaClasse di protezioneIII a norma IEC 60730
AVM 105S F1324,8 W 8,5 VATempo di risposta 1)200 ms
AVM 115S F1324,9 W 8,7 VASchemaA09673
DimensioniM09743
max. temperatura del fluido100 ÁC
Temperatura amb. ammessa?10...55 ÁCIstruzioni di montaggio 1 . 5SMV 506065
