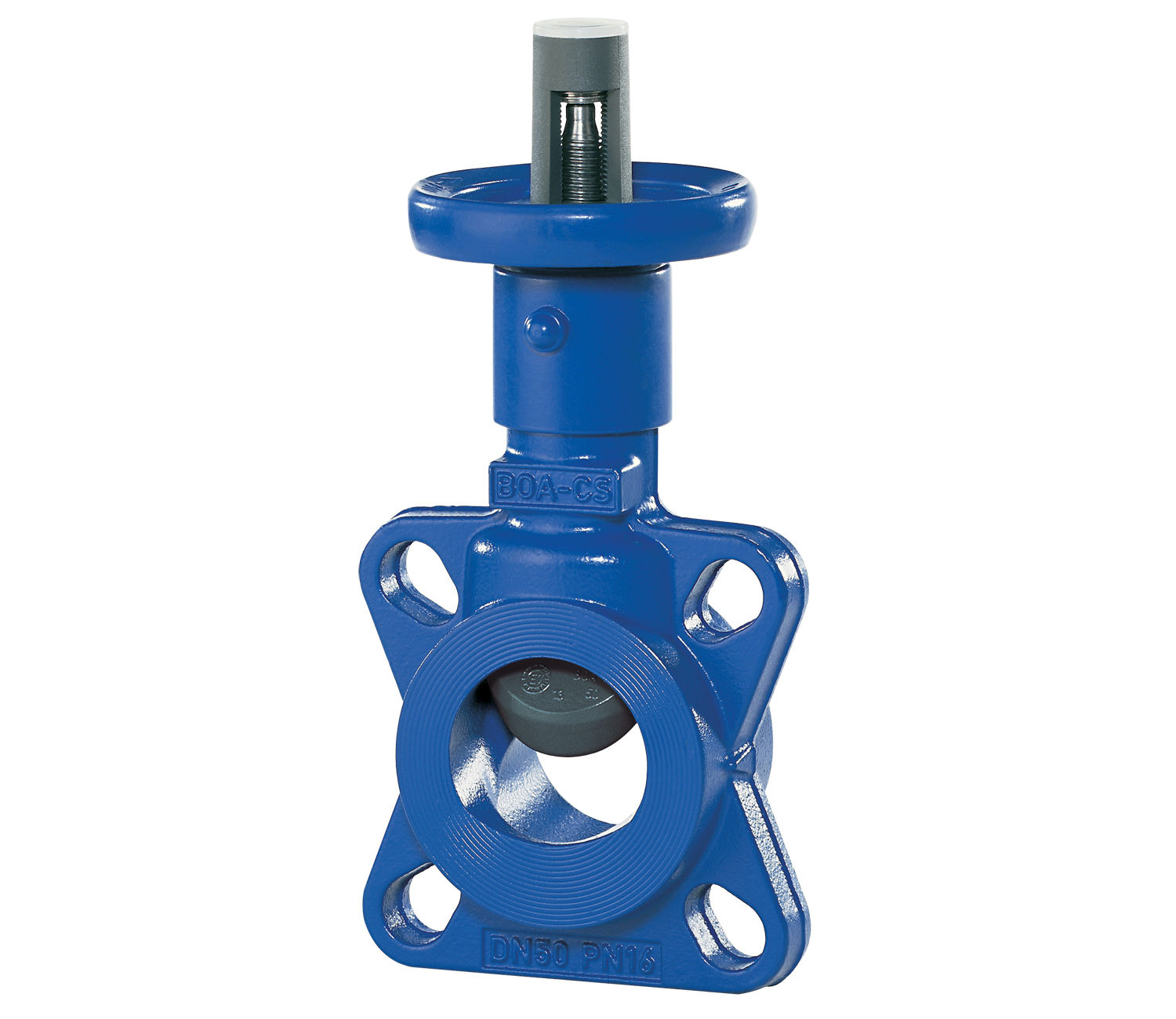

VALVOLA DI INTERCETTAZIONE PN6-16 BOA SUPERCOMPACT

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 16bar

Range temperatura : 70/120°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

La valvola di intercettazione e regolazione a tenuta morbida esente da manutenzione modello boa supercompact è utilizzata per il riscaldamento di acqua calda fino a 120°C negli impianti di condizionament.
Il montaggio è di tipo wafer con scartamento uguale a DN e con orecchie di centraggio ed ancoraggio.
Non è adatta per liquidi contenenti olii minerali, vapore e liquidi che possono aggredire EPDM e la ghisa grigia.
La pressione massima di esercizio ammissibile è pari a 6 kg/cm2 come sotto indicato.
Completamente isolabile in conformità ai regolamenti sugli impianti di riscaldamento.
La forma è a flusso avviato con sede obliqua, con alzata diritta idraulica a sede obliqua e volantino non salente, dispositivo di arresto e limitatore di alzata dell'asta non girevole, con filettatura esterna protetta da un tappo compatto di strozzamento con rivestimento EPDM per una tenuta morbida sia principale che posteriore.
Completamente isolabile in conformità ai regolamenti sugli impianti di riscaldamento.

Il corpo è dotato di orecchie di centraggio che permettono lo smontaggio della tubazione a monte o a valle della valvola.
Questa esecuzione consente inoltre il montaggio come valvola di fine tubazione

Caratteristiche tecniche:
- Corpo di ghisa con grafite lamellare EN-GJL-250 (precedentemente: GG-25)
- Esente da amianto, FCKW, PCB
- Verniciatura esterna blu simile a RAL 5002

Le valvole sono conformi alle richieste di sicurezza dell.appendice I della Direttiva 97/23/CE per fluidi appartenenti al gruppo 2.
Per ulteriori indicazioni vedere la tabella dei materiali.

Dati di esercizio:
- Campo di temperature da -10°C fino a +120àC, brevemente +130°C. pressione fino a Dp=6 o 16 bar

Tabella tecnica : VALVOLA DI INTERCETTAZIONE PN6-16 BOA SUPERCOMPACT

Pressione nominale

Diametro nominale

Pressatura del corpo

Prova di tenuta della sede

Pressioni di esercizio

Pressione nominaleDiametro nominalePressatura del corpoProva di tenuta della sedePressioni di esercizio

con acqua

massime ammissibili

con acquamassime ammissibili

PN

DN

bar 1)

bar 2)

bar

PNDNbar 1)bar 2)bar

16

20/25-200

24

16

16

1620/25-200241616
Pressione nominaleDiametro nominalePressatura del corpoProva di tenuta della sedePressioni di esercizio
con acquamassime ammissibili
PNDNbar 1)bar 2)bar
1620/25-200241616
