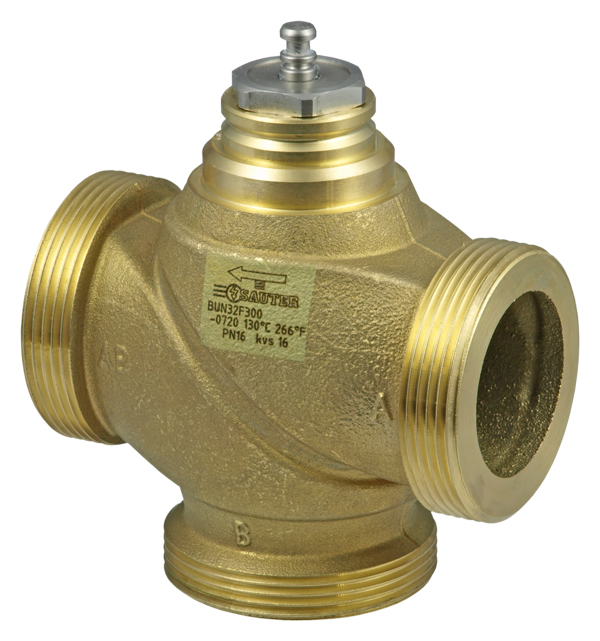

VALVOLA A 3 VIE “BUN” CON FILETTATURA ESTERNA PN 16

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 16bar

Range temperatura : 70/120°C

Tipo attacco : Filettato

Documentazione

Tabella misure

Descrizione

Il vostro vantaggio per una maggiore efficienza energetica.
Azionamento sicuro nel campo della regolazione efficiente.
Impiegata per regolazione continua di acqua fredda, acqua calda o aria in circuiti chiusi .
Qualità dell'acqua a norma VDI 2035. Come attuatore in combinazione con i servomotori AVM 105(S), 115(S), 124, 125S e AVF 124, 125S.

Caratteristiche tecniche:
- Pressione nominale 16 bar
- Diametro nominale da DN15 a DN50
- Valvola di regolazione senza grasso siliconico
- Caratteristica equipercentuale, impostabile con servomotore SUT in lineare o quadratica
- Caratteristica lineare della via di miscelazione, A stelo estratto la valvola è chiusa
- Impiego come valvola miscelatrice o distributrice
- Valvola a filettatura esterna a norma DIN EN ISO 228-1
- Corpo e sede della valvola in ottone anti-dezincificazione (DZR Dezinci- fication Resistano)
- Stelo in acciaio inossidabile
- Otturatore in ottone DZR con anello di tenuta in PTFE rinforzato con fibra di vetro
- Premistoppa in ottone anti-dezincificazione con anello raschiaolio e doppio O-Ring in EPDM

Tabella tecnica : VALVOLA A 3 VIE “BUN” CON FILETTATURA ESTERNA PN 16

tipo

diam.

attacchi

kvs

tipodiam.attacchikvs

BUN 015 F330

15

G 1B

1

BUN 015 F33015G 1B1

BUN 015 F320

15

G 1B

1,6

BUN 015 F32015G 1B1,6

BUN 015 F310

15

G 1B

2,5

BUN 015 F31015G 1B2,5

BUN 015 F300

15

G 1B

4

BUN 015 F30015G 1B4

BUN 020 F300

20

G 1?B

6,3

BUN 020 F30020G 1?B6,3

BUN 025 F300

25

G 1?B

10

BUN 025 F30025G 1?B10

BUN 032 F300

32

G 2B

16

BUN 032 F30032G 2B16

BUN 040 F300

40

G 2?B

22

BUN 040 F30040G 2?B22

BUN 050 F300

50

G 2?B

28

BUN 050 F30050G 2?B28

BUN 050 F200

50

G 2?B

40

BUN 050 F20050G 2?B40
tipodiam.attacchikvs
BUN 015 F33015G 1B1
BUN 015 F32015G 1B1,6
BUN 015 F31015G 1B2,5
BUN 015 F30015G 1B4
BUN 020 F30020G 1?B6,3
BUN 025 F30025G 1?B10
BUN 032 F30032G 2B16
BUN 040 F30040G 2?B22
BUN 050 F30050G 2?B28
BUN 050 F20050G 2?B40
