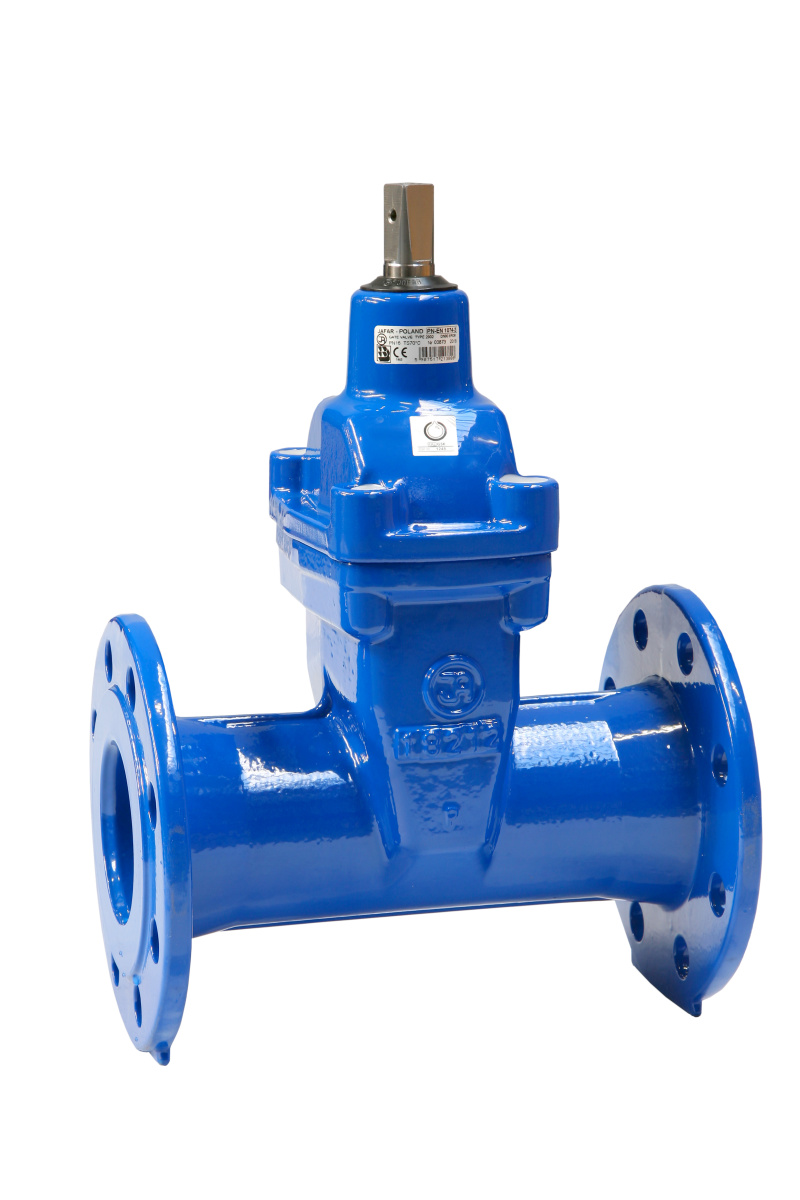

SARACINESCA A CUNEO GOMMATO PN25 DN40-300

Specifiche tecniche

Cat. Prodotto : Acquedottistica , Antincendio , Innevamento e Idroelettrico

Range pressione : 25bar

Range temperatura : 0/70°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

Caratteristiche tecniche:
- Corpo, coperchio e cuneo in ghisa sferoidale GGG 50 con guide centrali per evitare lo strofinamento della gomma durante l'azionamento della valvola
- Corpo del tipo a passaggio totale con guide laterali ricavate per fusione
- Tutte le flange sono dotate di un piatto di appoggio
- Sistema di tenuta o-ring sostituibile in esercizio protetto con guarnizione in gomma antipolvere
- Cuneo in ghisa sferoidale con scarico antigelo e guide laterali ricavate per fusione, interamente rivestito con gomma sintetica EPDM di tipo alimentare, dotata di marcatura in accordo con la norma EN 681 per uso acqua potabile o EN 549 per uso gas
- Albero di acciaio inox al 13% Cr
- Tenuta secondaria mediante 2 O-ring alloggiati in sedi rettificate
- Guarnizione di tenuta corpo-coperchio del tipo toroidale
- Per uso acqua o EN 549 per uso gas
- Flange dotate di gradino di tenuta per la guarnizione e di piedi d'appoggio; foratura flange secondo richiesta, D.I. 1882, PN 10 o PN 16

Questo sistema è stato realizzato per semplificare l'installazione nella tubazione di una derivazione, senza però ridurre la sezione di passaggio.
Il vantaggio di questo sistema minimizza l'utilizzo di giunti e di spazio.

Questa saracinesca risolve i problemi causati dalla elevata pressione, evitando così di applicare riduttori di pressione.
Tutti i componenti corpo, coperchio e cuneo, sono in ghisa sferoidale GGG50 e sono realizzati in esecuzione F5 corpo ovale (DN +200).

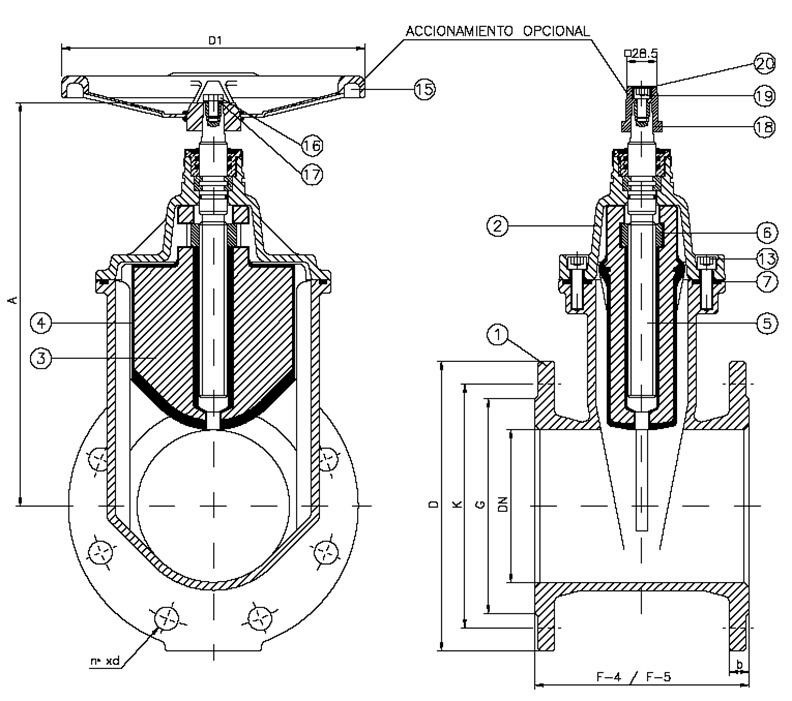

Tabella tecnica : SARACINESCA A CUNEO GOMMATO PN25 DN40-300



DN



ISO 2531 PN 25

EN558

A



D1



N° giri chiusura

DIN3202
D K G b N X d F15 (F5)
40 150 110 84 19 4×19 240 230 125 10
50 165 125 99 19 4×19 250 10 125 1
65 185 145 118 19 8×19 270 268 150 13
80 200 160 132 19 8×19 280 312 175 16
100 235 190 156 19 8×23 300 349 200 20
125 270 220 184 19 8×28 325 404 250 25
150 300 250 211 20 8×28 350 19 300 30
200 360 310 274 22 12×28 400 530 350 33
250 425 370 330 1 12×31 450 26 400 45
300 485 430 389 1 16×31 500 30 500 50
