Specifiche tecniche
Cat. Prodotto : Flange, Raccorderia e Guarnizioni
Range pressione : 16bar
Range temperatura : >200°C
Tipo attacco : Saldare
Documentazione
Tabella misureDescrizione

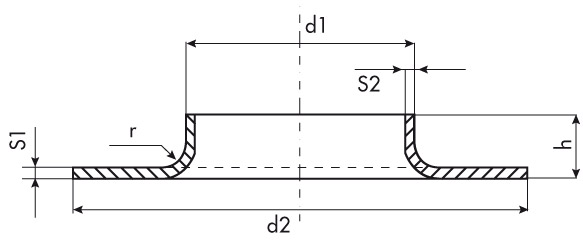

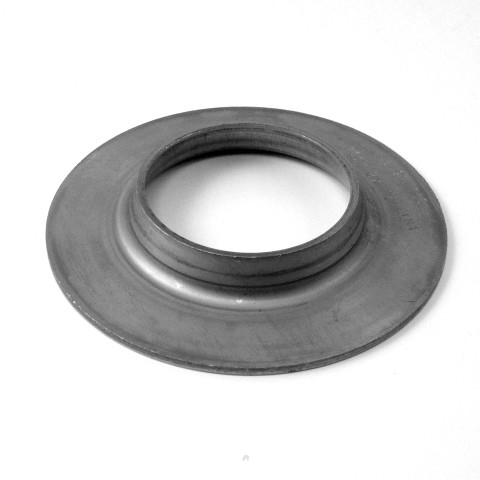

Tabella tecnica : CARTELLE DI APPOGGIO IN ACCIAIO INOX
| DN | DNinch | Y mm | X mm | H mm | Sd mm | Sc mm | peso |
| 10 | 3/8” | 40 | 17,2 | 6 | 2 | 2 | 20 |
| 15 | 1/2” | 43 | 21,3 | 7 | 2 | 2 | 25 |
| 20 | 3/4” | 58 | 26,9 | 8 | 2 | 2 | 38 |
| 25 | 1” | 68 | 33,7 | 9 | 2 | 2 | 55 |
| 32 | 1”1/4 | 78 | 42,4 | 10 | 2 | 2 | 68 |
| 40 | 1”1/2 | 88 | 48,3 | 10 | 2 | 2 | 85 |
| 50 | 2” | 102 | 60,3 | 12 | 2 | 2 | 115 |
| 65 | 2”1/2 | 122 | 76,1 | 12 | 2 | 2 | 150 |
| 80 | 3” | 138 | 88,.9 | 12 | 2 | 2 | 170 |
| 100 | 4” | 158 | 114,3 | 16 | 2 | 2 | 200 |
| 125 | 5” | 185 | 139,7 | 16 | 2 | 2 | 300 |
| 150 | 6” | 212 | 168,3 | 17 | 2 | 2 | 350 |
| 200 | 8” | 270 | 219,1 | 18 | 2 | 2 | 500 |
