Specifiche tecniche
Cat. Prodotto : Acquedottistica
Range pressione : 16bar
Range temperatura : 0/70°C
Tipo attacco : Flangiato
Documentazione
Tabella misureDescrizione

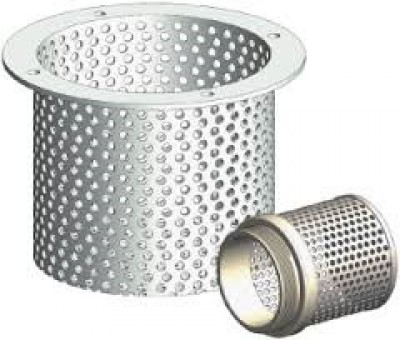

Il cestello filtrante previene l'aspirazione di corpi estranei che potrebbero danneggiare componenti dellÍimpianto quali pompe, valvole, disconnettori, riduttori di pressione.

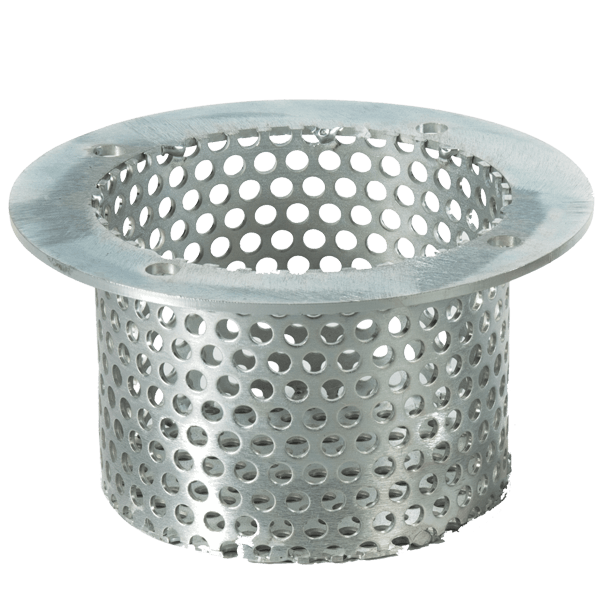

La versione flangiata è realizzata in lamiera forata, in acciaio al carbonio zincato o inox.
E' adatto per flange PN10/16 e a richiesta per flange ANSI 150.
Conforme a EN 12845.
Versioni flangiati:
- Flangiato corpo in acciaio zincato
- Flangiato Corpo in AISI 304
- Flangiato Corpo in AISI 316

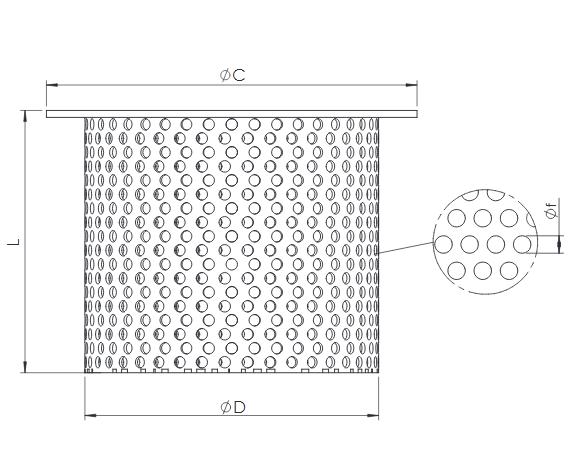

Tabella tecnica : CESTELLO FILTRANTE
| DN* | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| C | EN 1092 PN10/16 | 165 | 176 | 202 | 212 | 242 | 276 | 332 | 385 |
| L | 80 | 100 | 120 | 150 | 175 | 200 | 250 | 300 |
| D | 111 | 131 | 148 | 168 | 198 | 222 | 278 | 329 |
| f | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| T | ISO 228/1 | 2" | 2" 1/2 | 3" | 4" | - | - | - | - |
| L1 | 85 | 85 | 105 | 118 | - | - | - | - |
| D1 | 62 | 81 | 93 | 117 | - | - | - | - |
