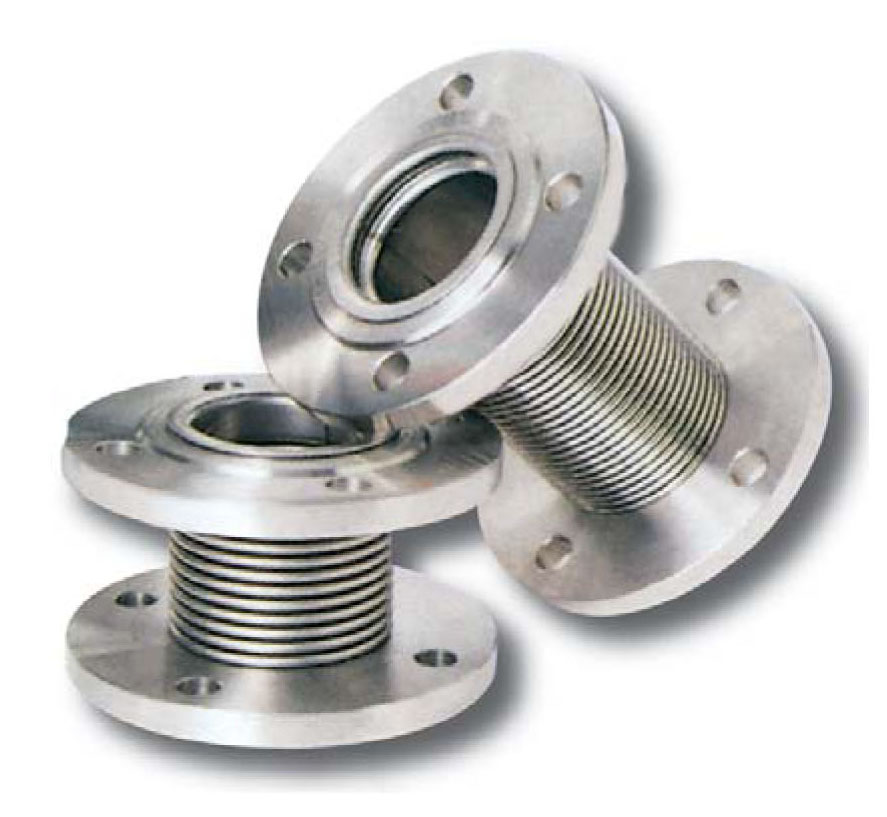

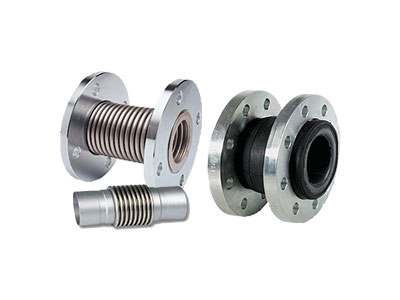

COMPENSATORE DILATAZIONE “AR-AS”

Specifiche tecniche

Cat. Prodotto : Vapore

Descrizione

I compensatori di dilatazione assiali della serie AR sono disponibili in quattro versioni per pressioni rispettivamente fino a 10, 16, 25 e 40bar (ma anche più elevate, a richiesta), con soffietto in acciaio inox AISI321 18/8 stabilizzato al titanio o, a richiesta, in altri materiali speciali per alte temperature (titanio, incoloy, ...), in esecuzione flangiata o con le estremità in acciaio predisposte per essere saldate alla tubazione.
A richiesta, possono anche essere forniti con le estremità a saldare in acciaio inox.
Tutti i modelli sono contraddistinti dalla sigla AR seguita da tre serie di numeri che indicano rispettivamente la pressione massima di esercizio in bar, il diametro nominale e il movimento totale in mm (il movimento è anche indicato come singola corsa di allungamento/ accorciamento in ± mm rispetto alla lunghezza libera del compensatore ovvero alla sua lunghezza a freddo prima del suo inserimento nella tubazione).
Si vedano le apposite tabelle delle caratteristiche principali alle pagine 155÷158.
I compensatori di dilatazione assiali della serie AS sono progettati per applicazioni prevalentemente civili, con pari requisiti di qualità delle serie AR; trovano utile impiego negli impianti di riscaldamento (per i quali sono proprio espressamente costruiti) e nelle reti secondarie di vapore e recupero condense degli impianti industriali, entro i limiti di pressione e dilatazione consentiti. Sono forniti preallungati e, quindi, è sempre consigliabile effettuarne il montaggio a temperatura ambiente non superiore a 15°C (occorre evitare che, dopo il montaggio, un accorciamento della tubazione dovuto ad un abbassamento di temperatura possa far aumentare il preallungamento di un valore superiore a 7mm; a temperature superiori a 15°C può essere necessario ridurre il preallungamento iniziale), sono autoguidati da una guida esterna che, oltre a proteggere il soffietto e a impedirne il montaggio su tubazioni non perfettamente allineate, ne consente l’installazione anche in cunicoli o sottotraccia (in ogni caso, occorre sempre prevedere la presenza di guide intermedie per lunghi tratti di tubazione) e sono facilmente installabili, grazie alla pretensione d’impostazione iniziale e alle spine elastiche di fermo che mantengono il soffietto nella corretta posizione di montaggio (ad installazione completata, devono essere tolte prima di effettuare la prova i- draulica).
Anche i modelli AS sono contraddistinti dalle tre serie di numeri che indicano la pressione massima di esercizio, il diametro nominale e il movimento totale.

Tabella tecnica : COMPENSATORE DILATAZIONE “AR-AS”

Modello AR10 AR16 AR25 AR40 AS10
PMO/TMO 10bar/3000C 16bar/3000C 25bar/3000C 40bar/3000C 10bar/300°C
Attacchi std a saldare di testa ANSI B16.25 BW
a richiesta flangiati UNI-DIN PN16/25/40

Diametri nominali std DN40÷150 DN40÷200 DN40÷200 DN15÷50
a richiesta DN200÷800 DN250÷800 DN250÷800 DN50÷600
