Specifiche tecniche
Cat. Prodotto : Flange, Raccorderia e Guarnizioni
Range pressione : 40bar
Range temperatura : >200°C
Tipo attacco : Flangiato
Documentazione
Tabella misureDescrizione

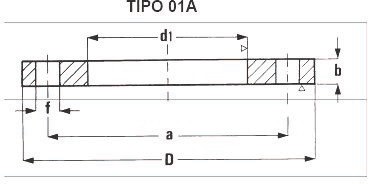

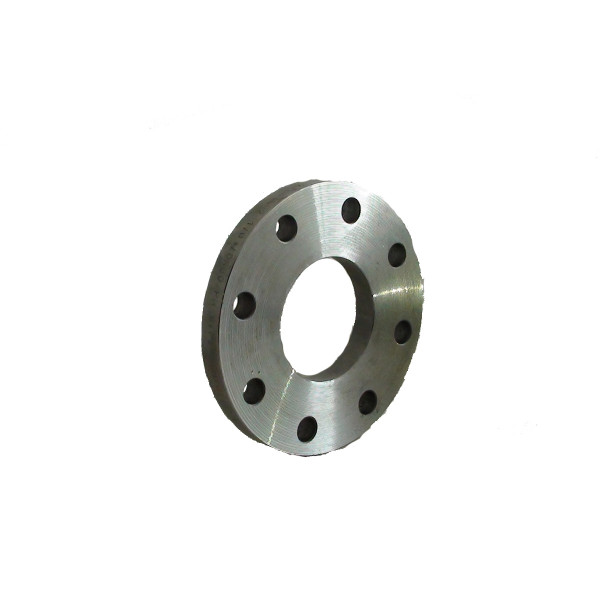

Tabella tecnica : FLANGIA PIANA A SALDARE A SOVRAPPOSIZIONE UNI EN 1092-1 PN25/40 (EX UNI 6083-67 PN 25 UNI 6084-67 PN 40 )
| 10 | 17,2 | 18 | 60 | 90 | 14 | 14 | M12 | 4 | 0,600 |
| 15 | 21,3 | 22 | 65 | 95 | 14 | 14 | M12 | 4 | 0,600 |
| 20 | 26,9 | 27,5 | 75 | 105 | 16 | 14 | M12 | 4 | 1,000 |
| 25 | 33,7 | 34,5 | 85 | 115 | 16 | 14 | M12 | 4 | 1,000 |
| 32 | 42,4 | 43,5 | 100 | 140 | 18 | 18 | M16 | 4 | 2,000 |
| 40 | 48,3 | 49,5 | 110 | 150 | 18 | 18 | M16 | 4 | 2.000 |
| 50 | 60,3 | 61,5 | 125 | 165 | 20 | 18 | M16 | 4 | 2,500 |
| 65 | 76,1 | 77,5 | 145 | 185 | 22 | 18 | M16 | 8 | 3,500 |
| 80 | 88,9 | 90,5 | 160 | 200 | 24 | 18 | M16 | 8 | 4,500 |
| 100 | 114,3 | 116,5 | 190 | 235 | 26 | 22 | M20 | 8 | 6,000 |
| 125 | 139,7 | 141,5 | 220 | 270 | 28 | 26 | M24 | 8 | 8,000 |
| 150 | 168,3 | 170,5 | 250 | 300 | 30 | 26 | M24 | 8 | 10,500 |
| 200 | 219,1 | 221,5 | 320 | 375 | 36 | 30 | M27 | 12 | 18,000 |
| 250 | 273 | 276,5 | 385 | 450 | 44 | 33 | M30 | 12 | 29,500 |
| 300 | 323,9 | 327,5 | 450 | 515 | 48 | 33 | M30 | 16 | 41,500 |
| 350 | 355,6 | 359,5 | 510 | 580 | 54 | 36 | M33 | 16 | 62,000 |
| 400 | 406,4 | 411 | 585 | 660 | 60 | 39 | M36 | 16 | 89,500 |
| 450 | 457 | 462 | 610 | 685 | 66 | 39 | M36 | 20 | 91,500 |
| 500 | 508 | 513,5 | 670 | 755 | 72 | 42 | M39 | 20 | 120,50 |
| 600 | 610 | 616,5 | 795 | 890 | 84 | 48 | M45 | 20 | 189,50 |
