DISCONNETTORE FILETTATO SERIE ECO 3T

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 16bar

Range temperatura : 70/120°C

Tipo attacco : Filettato

Documentazione

Tabella misure

Descrizione

I disconnettori filettati ECO3T a zona di pressione ridotta controllabile tipo BA EN1717 sono omologati secondo la norma EN12729 e realizzati in accordo alle normative di prodotto rilevanti ed al sistema di gestione della qualitö EN ISO 9001.

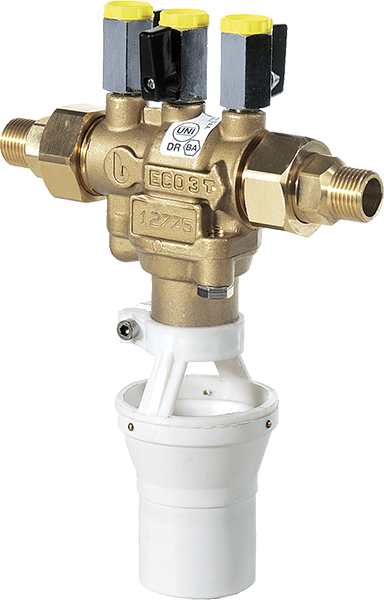

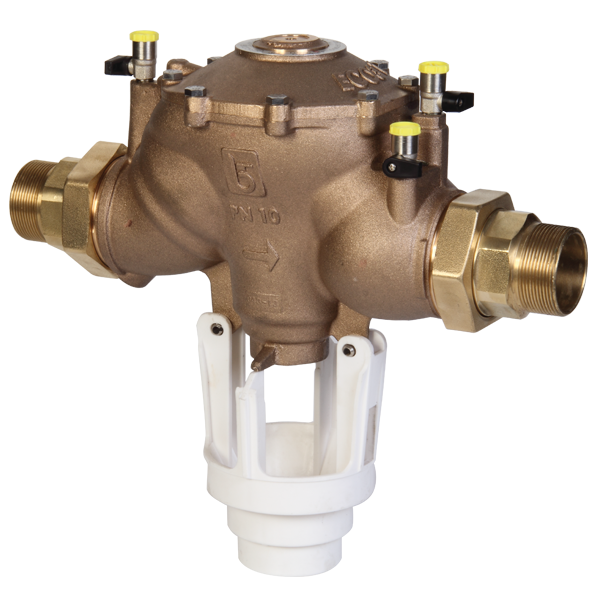

Sono prodotti con corpo in ottone per DN15 ed in bronzo per i DN20-50.
Sono costituiti da due valvole di ritegno a molla disposte in serie e da una camera posta tra le valvole munita di valvola di sicurezza, che in caso di fenomeni di riflusso isola la rete primaria dalle utenze.
Il riflusso può essere dovuto a fenomeni di sifonaggio (la pressione d'erogazione cala a causa di rottura della tubazione a monte, interruzione dell'erogazione dell'acqua, prosciugamenti di una parte dell'impianto a monte per altre cause) o di contropressione (la pressione nel circuito derivato diventa più alta di quella nella rete principale per effetto di una sovrappressione dovuta per esempio all'ingresso di acqua pompata da un pozzo privato).
Sono indispensabili per prevenire l'inquinamento delle reti di distribuzione dell'acqua potabile da contaminazioni provenienti da utenze collegate (quali per es. lavatrici, caldaie, impianti industriali, ospedali, laboratori, impianti antincendio).
Per la corretta installazione è richiesto il montaggio di un filtro a monte del disconnettore che previene problemi dovuti a sporcizia o corpi estranei presenti nell'impianto, e di due valvole di intercettazione a monte e a valle.
Il disconnettore, anche se marcato PN10 ai fini delle norma di riferimento EN12729, per le caratteristiche costruttive e di collaudo è idoneo all'installazione in reti antincendio con pressione massima 12 bar.

Caratteristiche tecniche:
- Filetti ISO228/1
- Marcatura EN19
- Collaudo testate al 100% EN12729

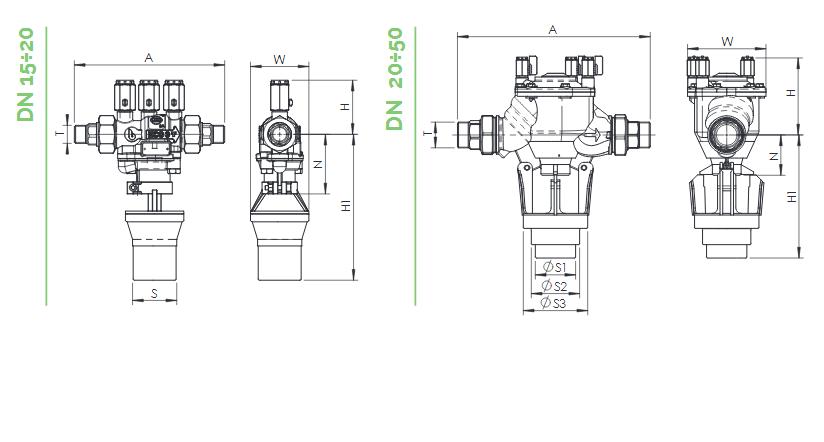

Tabella tecnica : DISCONNETTORE FILETTATO SERIE ECO 3T

DN

15

20

25

32

40

50

DN152025324050

T

ISO 228-1

1î 1/4

1î 1/2

TISO 228-1?î?î1î1î 1/41î 1/22î

A

174

258

258

357

357

428

A174258258357357428

H

58

107

107

140

140

159

H58107107140140159

H1

169

186

186

230

230

243

H1169186186230230243

N

58

55

55

75

75

88

N585555757588

W

68

106

106

146

146

181

W68106106146146181

S1/2/3

50

63

75/90/120

S1/2/3506375/90/120
DN152025324050
TISO 228-11î 1/41î 1/2
A174258258357357428
H58107107140140159
H1169186186230230243
N585555757588
W68106106146146181
S1/2/3506375/90/120
