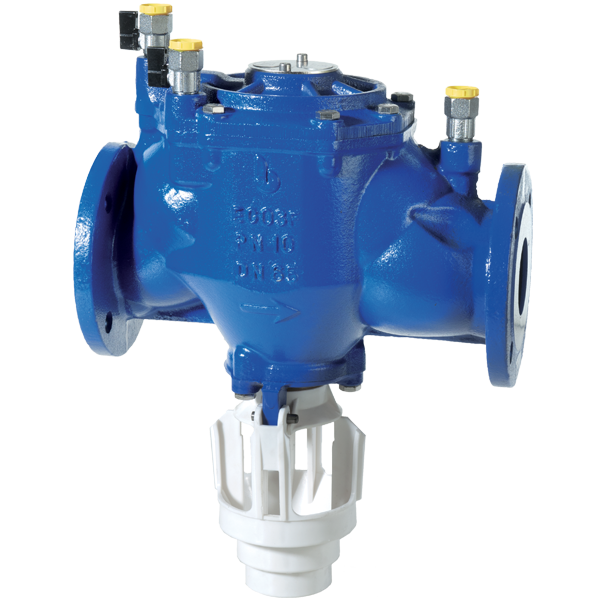

DISCONNETTORE FLANGIATO SERIE ECO 3F

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 16bar

Range temperatura : 70/120°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

I disconnettori ECO 3F flangiati a zona di pressione ridotta controllabili tipo BA EN1717 sono omologati secondo la norma EN12729 e realizzati in accordo alle normative di prodotto rilevanti ed al sistema di gestione della qualitö EN ISO 9001.
Sono costituiti da due valvole di ritegno a molla disposte in serie e da una camera posta tra le valvole munita di valvola di sicurezza, che in caso di fenomeni di riflusso isola la rete primaria dalle utenze.
Il riflusso può essere dovuto a fenomeni di sifonaggio (la pressione d'erogazione cala a causa di rottura della tubazione a monte, interruzione dell'erogazione dell'acqua, prosciugamenti di una parte dellÍimpianto a monte per altre cause) o di contropressione (la pressione nel circuito derivato diventa più alta di quella nella rete principale per effetto di una sovrappressione dovuta per esempio all'ingresso di acqua pompata da un pozzo privato).
Sono indispensabili per prevenire l'inquinamento delle reti di distribuzione dell'acqua potabile da contaminazioni provenienti da utenze collegate (quali per es. lavatrici, caldaie, impianti industriali, ospedali, laboratori, impianti antincendio).
Per la corretta installazione è richiesto il montaggio di un filtro a monte del disconnettore che previene problemi dovuti a sporcizia o corpi estranei presenti nell'impianto, e di due valvole di intercettazione a monte e a valle.
Il disconnettore, anche se marcato PN10 ai fini delle norma di riferimento EN12729, per le caratteristiche costruttive e di collaudo è idoneo all'installazione in reti antincendio con pressione massima 12 bar

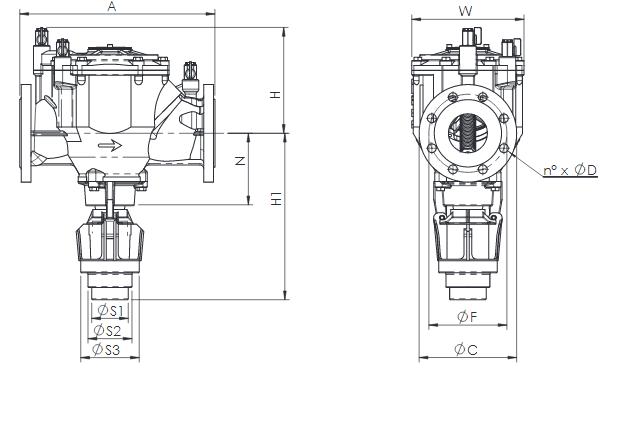

Tabella tecnica : DISCONNETTORE FLANGIATO SERIE ECO 3F

DN

65

80

100

150

DN6580100150

A

360

400

450

540

A360400450540

H

200

214

234

259

H200214234259

H1

290

341

347

370

H1290341347370

N

137

157

163

186

N137157163186

W

189

230

230

276

W189230230276

S1/2/3

75/90/120

S1/2/375/90/120

C

EN1092

185

200

220

250

CEN1092185200220250

F

160

185

200

210

F160185200210

n x D

4 X18

8 X 18

8 X 18

8 X 22

n x D4 X188 X 188 X 188 X 22
DN6580100150
A360400450540
H200214234259
H1290341347370
N137157163186
W189230230276
S1/2/375/90/120
CEN1092185200220250
F160185200210
n x D4 X188 X 188 X 188 X 22
