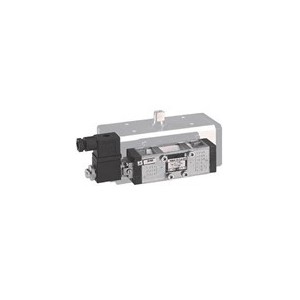

ELETTROVALVOLA 5/2 ISO PER ATTUATORE A DOPPIO EFFETTO

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Documentazione

Tabella misure

Descrizione

Elettrovalvola 5/2 a norma ISO Potenza assorbita allo spunto - D.C.: --
ELETTROVALVOLA 5/2 ISO PER ATTUATORE A DOPPIO EFFETTO
Connessione elettrica: PG 9
Connessioni pneumatiche basetta: 1/8î ISO 228.
Potenza assorbita allo spunto - A.C.: 9 VA Potenza assorbita a regime - D.C.: 5 W Potenza assorbita a regime - A.C.: 6 VA Tolleranza tensione di alimentazione: ±10% Classe di isolamento filo di rame: H
Classe isolamento bobina: F
Grado di protezione con connettore: IP 65
Pressione elettrovalvola max.: 10 bar.
Temperatura fluido di alimentazione: da -10ÁC a +50ÁC Temperatura ambiente: da -10ÁC a +45ÁC

Tabella tecnica : ELETTROVALVOLA 5/2 ISO PER ATTUATORE A DOPPIO EFFETTO

BOBINE

BOBINE

Codice

BBP31024

BBP31110

BBP31220

BBP32012

BBP32024

CodiceBBP31024BBP31110BBP31220BBP32012BBP32024

Voltaggio

24V AC

115V AC

230V AC

12V DC

24V DC

Voltaggio24V AC115V AC230V AC12V DC24V DC

TABELLA DIMENSIONALE

TABELLA DIMENSIONALE

Attuatore

DA 15

DA 30

DA 45

DA 60

DA 90

DA 120

DA 180

DA 240

DA 360

AttuatoreDA 15DA 30DA 45DA 60DA 90DA 120DA 180DA 240DA 360

Elettrovalvo- la mono.

EP116000

Elettrovalvo- la mono.EP116000

Elettrovalvo- la bist.

EP126000

Elettrovalvo- la bist.EP126000

A mm.

6

0

0

0

0

0

0

0

0

A mm.600000000

B mm.

8,2

9,2

12,7

20,1

23,9

31,7

36,5

46,7

51

B mm.8,29,212,720,123,931,736,546,751
BOBINE
CodiceBBP31024BBP31110BBP31220BBP32012BBP32024
Voltaggio24V AC115V AC230V AC12V DC24V DC
TABELLA DIMENSIONALE
AttuatoreDA 15DA 30DA 45DA 60DA 90DA 120DA 180DA 240DA 360
Elettrovalvo- la mono.EP116000
Elettrovalvo- la bist.EP126000
A mm.600000000
B mm.8,29,212,720,123,931,736,546,751
