FILTRO IN ACCIAIO

Specifiche tecniche

Cat. Prodotto : Acquedottistica , Antincendio , Innevamento e Idroelettrico

Range pressione : 40bar

Range temperatura : >200°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

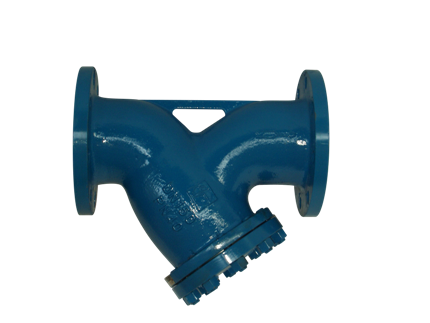

I filtri a "Y" in acciaio sono adatti a raccogliere e trattenere qualsiasi impurità presente nella tubazione.
Il cestello filtrante, costruito in acciaio inox 304, è estraibile.
Il coperchio è provvisto di un foro di scarico per la pulizia del filtro.
L'installazione si può effetuare in qualsiasi posizione.

Caratteristiche tecniche:
- Perforazione DN 25/80 0,8mm, DN 100/200 1,0mm, DN 250/400 1,6mm.
- Flange UNI EN 1092-1 PN 40
- Scartamento EN 558-1 serie 1, DIN 3202 F1

Campi di applicazione:
- Impianti di distribuzione acque
- Impianti di distribuzione acque potabili
- Impianti di depurazione / trattamento
- Industria

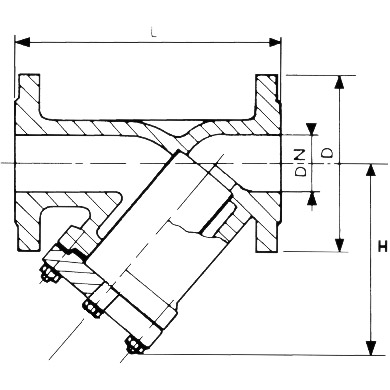

Tabella tecnica : FILTRO IN ACCIAIO

DNL mm.H mm.D mm.Peso Weight kg.152101301056.4202201301308252301401409.83225016015514.44026019017019.85030020518025.26534023020541.4803802402155410043027025084125500335295126150550375345173200650460415350
DN L mm. H mm. D mm. Peso Weight kg.
15 210 130 105 6.4
20 220 130 130 8
25 230 140 140 9.8
32 250 160 155 14.4
40 260 190 170 19.8
50 300 205 180 25.2
65 340 230 205 41.4
80 380 240 215 54
100 430 270 250 84
125 500 335 295 126
150 550 375 345 173
200 650 460 415 350
