FILTRO 12 SG

Specifiche tecniche

Cat. Prodotto : Vapore

Range pressione : 25bar

Range temperatura : >200°C

Tipo attacco : Filettato

Documentazione

Tabella misure

Descrizione

Caratteristiche tecniche:

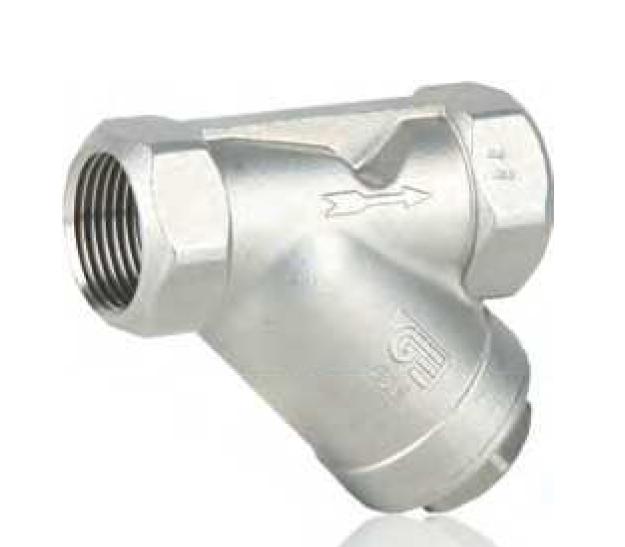

- Corpo in ghisa sferoidale ed è del tipo a Y per installazione in linea con connessioni filettate
- Elemento filtrante standard in acciaio inossidabile con foratura 0,8 mm; disponibili forature speciali od esecuzioni mesh ed elementi filtranti in monel
- Possibilità di fori di scarico e spurgo sul coperchio
-Connessioni Filettate femmina ISO 7/1 Rp (gas) o NPT
- Diametri nominali DN ½", ¾", 1", 1¼", 1½", 2", 2½" e 3"
- Condizioni di progetto del corpo PN 25
- Pressione massima ammissibile 120°C 25 bar
- Temperatura massima ammissibile 19,5 bar 260°C
- Temperatura minima ammissibile -10°C
- Pressione massima di esercizio 120°C 25 bar
- Temperatura massima di esercizio 19,5 bar 260°C
- Pressione massima di esercizio con vapore saturo 21 bar
- Temperatura minima di esercizio ½" ÷ 2" -10°C compatibilmente con il pericolo di gelo 2½" e 3" 0°C

Progettati per una pressione di prova idraulica a freddo di 38 bar.

Tabella tecnica : FILTRO 12 SG

DN A B C D Area fil Peso
½” 87 55 79 32 25 0,47
¾” 110 65 93 36 42 0,77
1″ 125 78 110 48 71 1,40
1¼” 155 103 140 60 135 2,15
1½” 190 115 153 65 161 3,30
2″ 230 140 177 76 251 5,10
2½” 274 177 230 94 406 7,30
3″ 280 183 237 105 406 7,50
