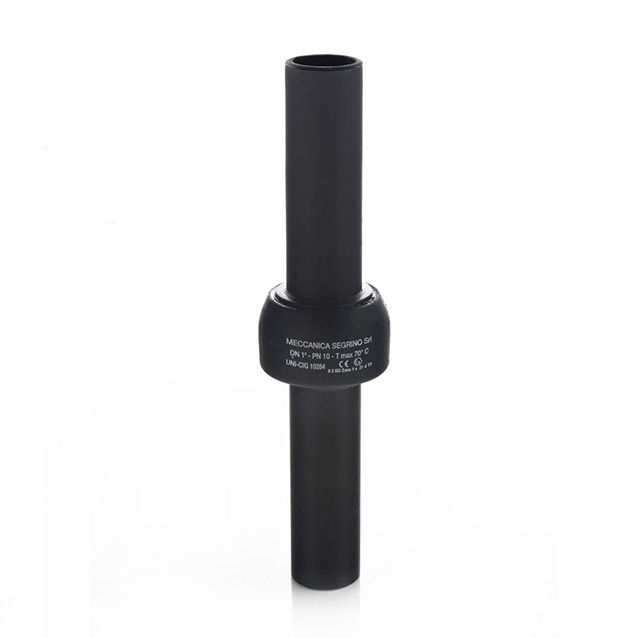

GIUNTO ISOLANTE ESTREMITA’ A SALDARE PN 10 PER ACQUA E GAS

Specifiche tecniche

Cat. Prodotto : Acquedottistica

Range pressione : 16bar

Range temperatura : 0/70°C

Tipo attacco : Saldare

Documentazione

Tabella misure

Descrizione

Caratteristiche Meccaniche:
- Acciaio bicchiere ASTM A 105
- Tronchetti API 5L Gr.B - UNI ISO 3183
- Anelli isolanti in policarbonato
- Guarnizione in Hytrel 40 D Dupont Vernice epossifenolica

Caratteristiche elettriche e idrauliche:
- Pressione d'esercizio di 10 Kg/cm2
- Pressione di collaudo di 15 Kg/cm2
- Tensione di isolamento in aria di 3 Kv
- Resistenza di isolamento in aria di 5 Megaohm
- Temperatura di esercizio da -15°C a +70°C.

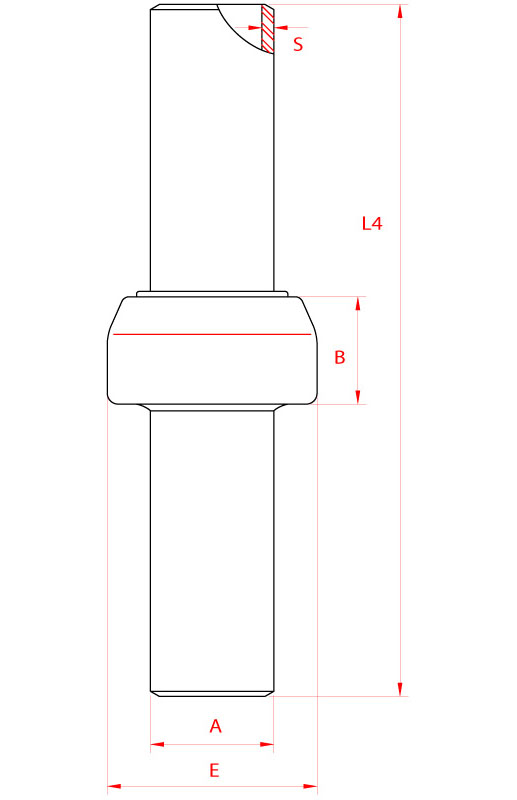

Tabella tecnica : GIUNTO ISOLANTE ESTREMITA’ A SALDARE PN 10 PER ACQUA E GAS

DN S A E C B L±2% Kg
1/2″ 3,25 21,3 46 90 28 210 0.5
3/4″ 3,25 26,7 53 96 32 225 0.7
1″ 3,38 33,4 60 105 35 245 1
1″1/4 3,56 42,2 71 117 36 270 1,5
1″1/2 3,68 48,3 77 121 37 280 1.7
2″ 3,91 60,3 90 126 38 290 2,3
2″1/2 5,0 76,1 113 137 53 330 4,5
3″ 5,49 88,9 127 172 56 400 6
