Specifiche tecniche
Cat. Prodotto : Acquedottistica
Range pressione : 16bar
Range temperatura : 0/70°C
Tipo attacco : Saldare
Documentazione
Tabella misureDescrizione
Caratteristiche Meccaniche:
- Filettatura maschio conica UNI ISO R 7/1
- Tronchetto tubo API 5L Gr.B
- Bicchiere forgiato a caldo in ASTM A 105
- Guarnizione isolante NBR - nitrile/butadiene
- Distanziatori isolanti in policarbonato
- Rivestimento interno in resina epossidica
Caratteristiche elettriche e idrauliche:
- Pressione d'esercizio di 10 Kg/cm2
- Pressione di collaudo di 15 Kg/ cm2
- Tensione di isolamento in aria di 3 Kv
- Resistenza di isolamento in aria di 5 Megaohm
- Temperatura di esercizio da -15°C a +70°C.

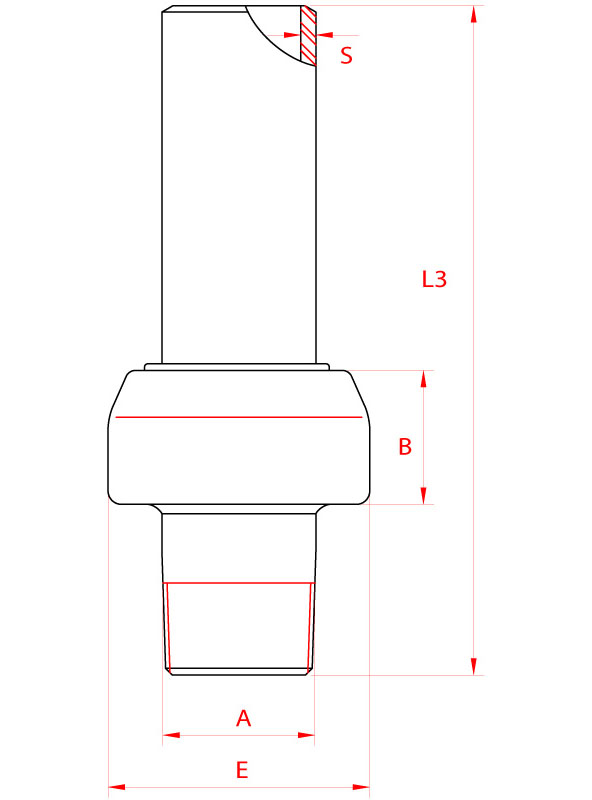

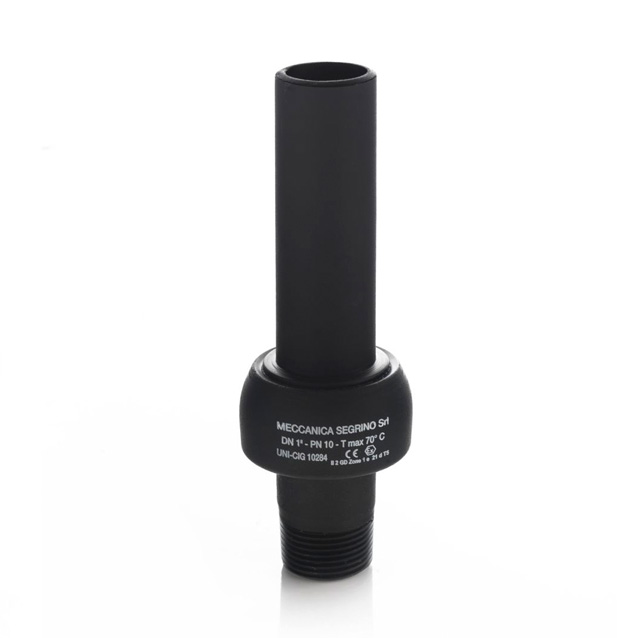

Tabella tecnica : GIUNTO ISOLANTE MASCHIO A SALDARE PN 10 PER ACQUA E GAS
| DN | S | A | E | C | B | L±2% | Kg |
| 1/2″ | 3,25 | 21,3 | 46 | 35 | 28 | 155 | 0.4 |
| 3/4″ | 3,25 | 26,7 | 53 | 41 | 30 | 170 | 0.6 |
| 1″ | 3,38 | 33,4 | 60 | 46 | 32 | 183 | 0.8 |
| 1″1/4 | 3,56 | 42,2 | 71 | 51 | 35 | 203 | 1,3 |
| 1″1/2 | 3,68 | 48,3 | 77 | 56 | 37 | 215 | 1.5 |
| 2″ | 3,91 | 60,3 | 90 | 61 | 38 | 225 | 1.9 |
| 2″1/2 | 5,0 | 76,1 | 113 | 62 | 53 | 255 | 3,8 |
| 3″ | 5,49 | 88,9 | 127 | 72 | 56 | 300 | 5 |
| 4″ | 6,02 | 114,3 | 155 | 100 | 65 | 330 | 7,5 |
