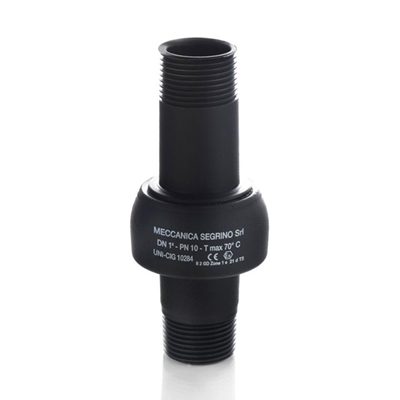

GIUNTO ISOLANTE MASCHIO MASCHIO PN 10 PER ACQUA E GAS

Specifiche tecniche

Cat. Prodotto : Acquedottistica

Range pressione : 16bar

Range temperatura : 0/70°C

Tipo attacco : Filettato

Documentazione

Tabella misure

Descrizione

Caratteristiche meccaniche:
- Filettatura maschio conica UNI ISO R 7/1
- Acciaio bicchiere ASTM A 105
- Tronchetti API 5L Gr.B - UNI ISO 3183
- Anelli isolanti in policarbonato
- Guarnizione in Hytrel 40 D Dupont Vernice epossifenolica

Caratteristiche elettriche ed idrauliche:
- Pressione d'esercizio di 10 Kg/cm2
- Pressione di collaudo di 15 Kg/ cm2
- Tensione di isolamento in aria di 3 Kv
- Resistenza di isolamento in aria di 5 Megaohm
- Temperatura di esercizio da -15° C a +70° C.

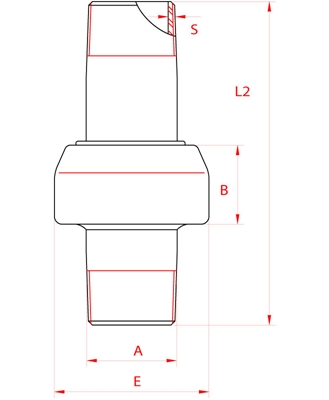

Tabella tecnica : GIUNTO ISOLANTE MASCHIO MASCHIO PN 10 PER ACQUA E GAS

DN A E C B L±2% Kg
1/2″ 21,3 46 35 28 100 0.4
3/4″ 26,7 53 41 30 125 0.5
1″ 33,4 60 46 32 137 0.7
1″1/4 42,2 71 51 35 154 1
1″1/2 48,3 77 56 37 168 1.2
2″ 60,3 90 61 38 170 1.7
2″1/2 76,1 113 62 53 194 3
3″ 88,9 127 72 56 232 4
4″ 114,3 155 100 65 260 6.5
