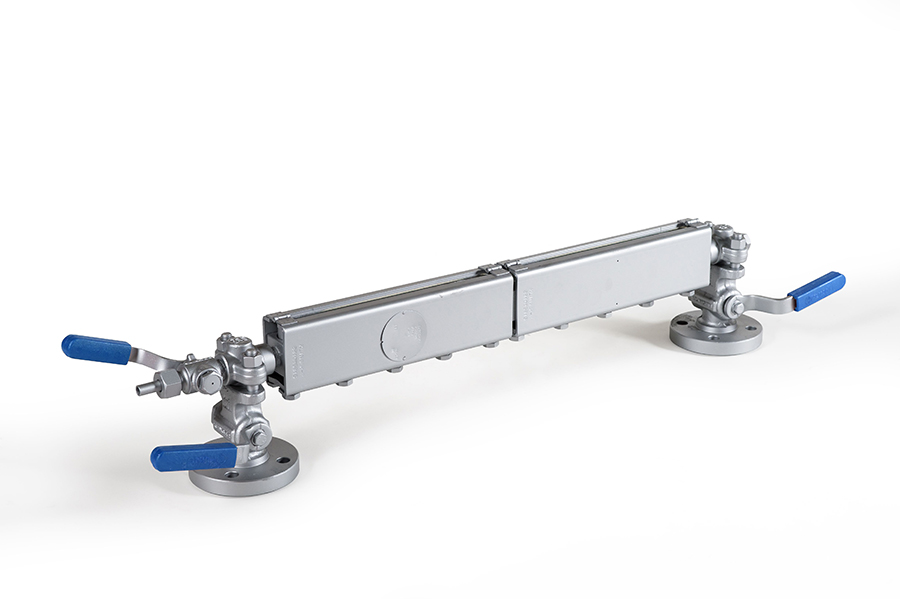

INDICATORE DI LIVELLO BONT “BR12”

Specifiche tecniche

Cat. Prodotto : Vapore

Range pressione : 40bar

Range temperatura : >200°C

Tipo attacco : Flangiato

Descrizione

Il collegamento tra corpo e rubinetti è realizzato per mezzo di tubetti lisci e premistoppa.
Secondo la posizione destra o sinistra delle maniglie di rubinetti di intercettazione rispetto al corpo, gli indicatori vengono chiamati destri o sinistri.
In generale sulle caldaie vengono installati due indicatori di livello, uno destro e uno sinistro.
In base ad alcuni regolamenti per il controllo delle caldaie, l'altezza visibile degli indicatori di livello installati su caldaie a vapore non deve essere inferiore ad una certa misura; in Italia: 150 mm.
Pertanto l'impiego dei modelli più corti deve essere controllato.
L'interasse minimo (CC min) che si può ottenere impiegando tubetti speciali è 15 mm più corto della misura indicata dalla tabella. In caso di ordinazione è indispensabile precisare: Interasse tra gli attacchi (CC) Norme, DN e finitura degli attacchi alla caldaia Se destro o sinistro.
Le flange sono fornite secondo le prescrizioni del cliente.
Il passaggio all'interno degli indicatori è di 10 mm.
In Italia sono quasi sempre impiegate flange secondo le norme UNI 2223/2229 - PN 40 -DN 20.
l corpi tipo BR12 sono forniti di cristalli a riflessione tipo A.
Corpi senza rubinetti possono essere forniti con estremità filettate.

Tabella tecnica : INDICATORE DI LIVELLO BONT “BR12”

Modello Interasse cc min Lunghezza del corpo (B) Visibilità (V) Lunghezza del cristallo (G) Peso (Kg)
3 285 178 143 165 12,93
4 310 203 168 190 13,30
5 340 233 198 220 14,07
6 370 263 228 250 15,05
7 400 293 258 280 15,50
8 440 333 298 320 16,50
9 460 353 318 340 17,20
2 x 4 515 408 373 190 18,25
2 x 5 575 468 433 220 19,79
2 x 6 635 528 493 250 21,75
2 x 7 695 588 553 280 22,65
2 x 8 775 668 633 320 24,65
2 x 9 815 708 673 340 26,05
3 x 6 900 793 758 250 28,45
3 x 7 990 883 848 280 29,80
3 x 8 1110 1003 968 320 32,80
3 x 9 1170 1063 1028 340 34,90
4 x 7 1285 1178 1143 280 36,95
4 x 8 1445 1338 1303 320 40,95
4 x 9 1525 1418 1383 340 43,75
5 x 7 1580 1473 1438 280 44,30
5 x 8 1780 1673 1638 320 49,10
5 x 9 1880 1773 1738 340 52,60
6 x 8 2115 2008 1973 320 57,25
6 x 9 2235 2128 2093 340 61,45
7 x 9 2590 2483 2448 340 70,30
