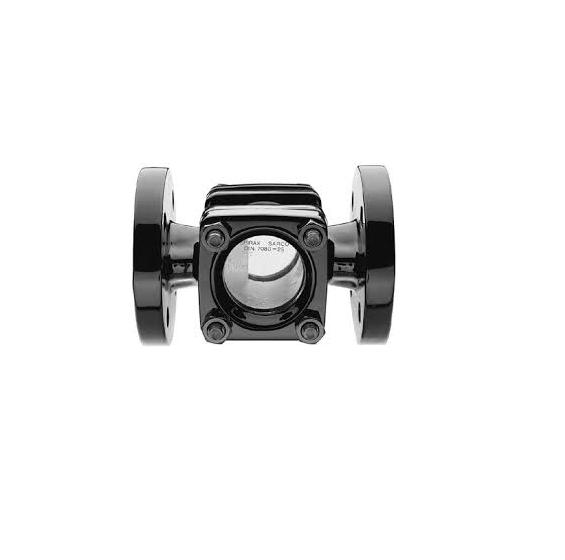

INDICATORE DI PASSAGGIO A DOPPIO VETRO “SG253”

Specifiche tecniche

Cat. Prodotto : Vapore

Range pressione : 25bar

Range temperatura : >200°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

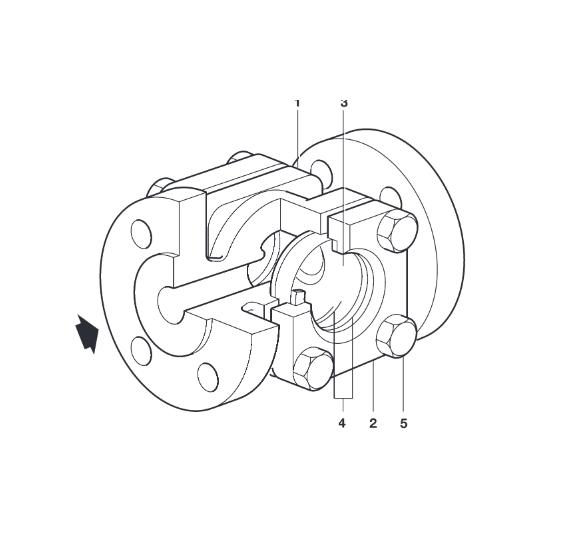

Gli indicatori di passaggio SG253 sono del tipo a doppio vetro con corpo in ghisa sferoidale ed attacchi flangiati.
Utilizzabili per il controllo del funzionamento di scaricatori di condensa e per circuiti di liquidi non aggressivi in genere.
Questi apparecchi sono conformi ai requisiti della Direttiva Europea per Apparecchiature in Pressione 97/23/EC e portano il marchio quando è richiesto.
Gli indicatori di passaggio SG253 sono fornibili con un "Typical Test Report" (Rapporto Rappresentativo delle Prove Effettuate) redatto dal costruttore oppure, su richiesta specifica, con certificato EN 10204 3.1. N.B.
Ogni eventuale esigenza di certificazione o collaudo deve essere definita al momento del conferimento dell’ordine.

Caratteristiche tecniche:
- Connessioni orizzontali / verticali in linea
- Attacchi Flangiati EN 1092 PN 25, standard Flangiati ANSI B 16.5 classe 150
- Diametri nominali DN 15, 20, 25, 32, 40 e 50
- Condizioni di progetto del corpo PN 25 e ANSI 150 PMA
- Pressione massima PN 25 @ 100°C 25 bar ammissibile ANSI 150 @ 35°C 17,2 bar TMA
- Temperatura massima PN 25 @ 18 bar 280°C ammissibile ANSI 150 @ 10 bar 280°C, Temperatura minima ammissibile -10°C PMO
- Pressione massima di esercizio PN 25 21 bar per utilizzo con vapore saturo ANSI 150 13,8 bar TMO
- Temperatura massima di esercizio 280°C, temperatura minima di esercizio 0°C compatibilmente con il pericolo di gelo
- Progettati per una pressione di PN 25 38 bar, prova idraulica a freddo di ANSI 150 30 bar PTMX
- Pressione massima di PN 25 21 bar prova (servizio con vapore) ANSI 150 13,8 bar

Tabella tecnica : INDICATORE DI PASSAGGIO A DOPPIO VETRO “SG253”

Dimensioni
ABEF
DNPN 25ANSI 150
15130126554510
20150142554510
25160152706312
32180175706312
40200199858015
50230228858015
