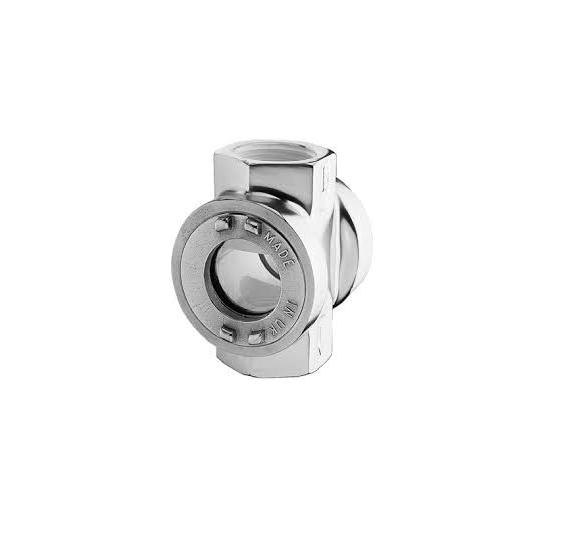

INDICATORE DI PASSAGGIO A DOPPIO VETRO “SGDW”

Specifiche tecniche

Cat. Prodotto : Vapore

Range pressione : 16bar

Range temperatura : 120/200°C

Tipo attacco : Filettato

Documentazione

Tabella misure

Descrizione

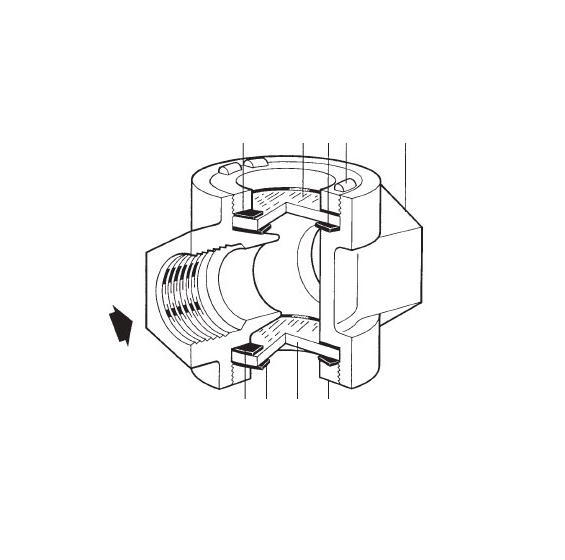

Indicatori di passaggio a doppio vetro con corpo in ottone o bronzo, in funzione del diametro di passaggio, utilizzabili su tubazioni di ritorno condense per il controllo del funzionamento di scaricatori di condensa e per circuiti di liquidi non aggressivi in genere.
Questi apparecchi sono conformi ai requisiti della Direttiva Europea per Apparecchiature in Pressione 97/23/EC.
Gli indicatori di passaggio SG DW sono fornibili a richiesta con certificato dei materiali secondo EN 10204 2.2. N.B.
Ogni eventuale esigenza di certificazione o collaudo deve essere definita al momento del conferimento dell’ordine.

Caratteristiche tecniche:
- Connessioni In linea per installazione su tubazioni orizzontali, verticali o comunque inclinate
- Attacchi Filettati femmina UNI-ISO 7/1 Rp (gas), standard Filettati femmina ANSI B1.20.1 NPT (API) su richiesta
- Diametri nominali DN ½”, ¾”, 1”, 1¼”, 1½” e 2”
- Condizioni di progetto del corpo PN 5 PMA
- Pressione massima ammissibile @ 90°C 5 bar TMA
- Temperatura massima ammissibile @ 3,5 bar 148°C Temperatura minima ammissibile -29°C PMO
- Pressione massima di esercizio 3,5 bar per utilizzo con vapore saturo TMO
- Temperatura massima di esercizio 148°C, Temperatura minima di esercizio 5°C per temperature inferiori interpellare Spirax Sarco
- Progettati per una pressione di prova idraulica a freddo di 7 bar PTMX
- Pressione massima di prova 3,5 bar (servizio con vapore)

Tabella tecnica : INDICATORE DI PASSAGGIO A DOPPIO VETRO “SGDW”

Dimensioni  (mm)
DN A B C D E F
½” 89 32 64 50 4,8
¾” 89 32 64 50 4,8
1″ 89 35 64 50 4,8
1¼” 108 51 73 50 4,8
1½” 108 51 73 50 4,8
2″ 114 57 76 50 4,8
