Specifiche tecniche
Cat. Prodotto : Vapore
Range pressione : 16bar
Range temperatura : >200°C
Tipo attacco : Flangiato
Documentazione
Tabella misureDescrizione

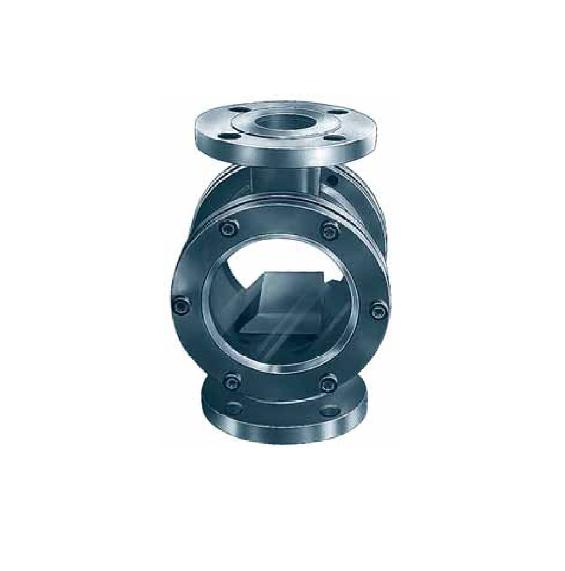

Indicatore di passaggio flangiato disponibile in ghisa, acciaio al carbonio e acciaio Inox AISI 304-316

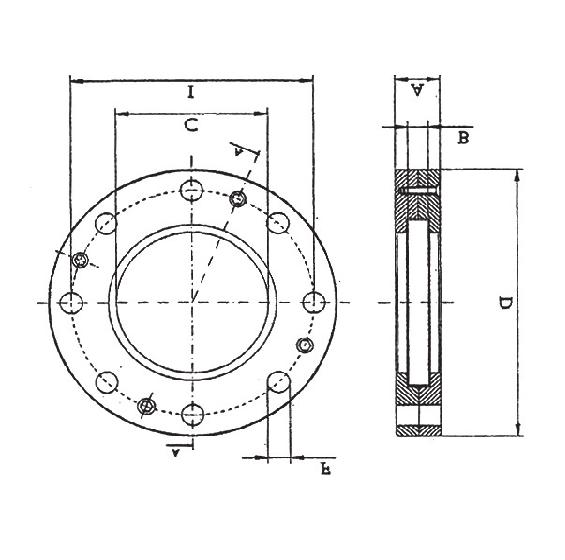

Tabella tecnica : INDICATORE DI PASSAGGIO FLANGIATO
| DN | A | B | C | D | F | I | n. fori |
| 50 | 36 | 12 | 62 | 165 | 18 | 125 | 4 |
| 65 | 36 | 15 | 78 | 185 | 18 | 145 | 4 |
| 80 | 40 | 15 | 92 | 200 | 18 | 160 | 8 |
| 100 | 44 | 15 | 115 | 220 | 18 | 180 | 8 |
| 125 | 48 | 19 | 142 | 250 | 18 | 210 | 8 |
| 150 | 48 | 24 | 172 | 285 | 22 | 240 | 8 |
| 200 | 52 | 24 | 222 | 340 | 22 | 295 | 12 |
| 250 | 52 | 30 | 276 | 395 | 22 | 350 | 12 |
