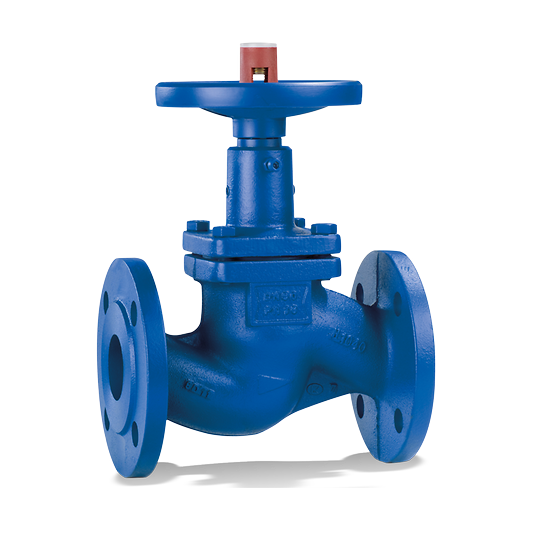

VALVOLA IN GHISA CON TENUTA A SOFFIETTO PN 16/25

Specifiche tecniche

Cat. Prodotto : Vapore

Range pressione : 25bar

Range temperatura : 120/200°C

Tipo attacco : Flangiato

Documentazione

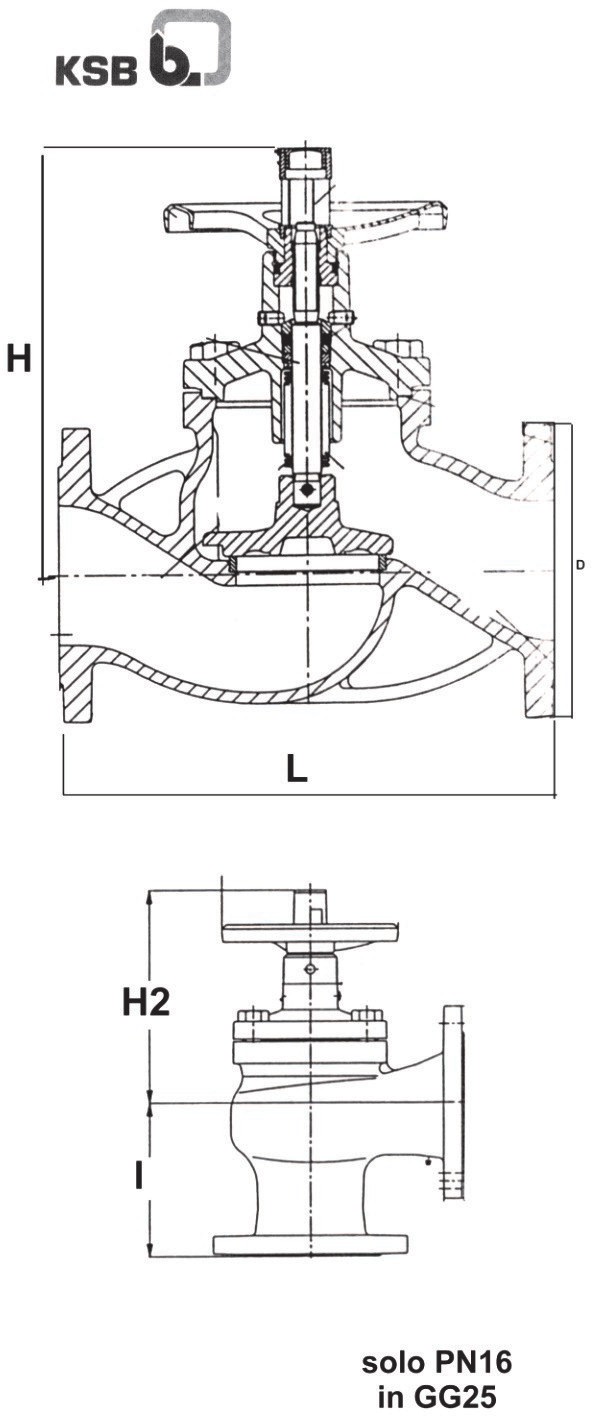

Tabella misure

Descrizione

Valvola a flusso avviato di intercettazione e regolazione flangiata con tenuta a soffietto, indicatore di posizione standard, dispositivo di bloccaggio, limitatore di corsa, tappo di chiusura sostituibile, soffietto protetto con valvola in posizione di completa apertura, superfici di tenuta in acciaio Cr o CrNi anti-usura e anti-corrosione.
Utilizzate per acqua, vapore, aria, gas, olio nafta e fluidi analoghi, fluidi volatili, velenosi e diatermici.
Di serie fornite con indicatore di posizione, limitatore di alzata e dispositivo di bloccaggio.
Esenti da manutenzione.

Caratteristiche tecniche:
- Corpo e coperchio in acciaio al carbonio
- Asta e sede del corpo in acciaio inox.
- Flange forate e dimensionate secondo EN 1092-2 PN 25/40
- Scartamento secondo EN 558-1.

Varianti:
- Otturatore di regolazione con indicatore di apertura e dispositivo di bloccaggi
- Otturatore con tenuta morbida in PTFE per i DN15-150 max 200° C
- Otturatore di regolazione con indicatore di apertura
- Dispositivo di bloccaggio e tenuta morbida in PTFE per i DN15-150 max 200°C
- Tappo di equilibratura per diametri >DN200
- Cappuccio piombabile
- Flangiature particolari
- Certificati di collaudo 3.1b per valvole in JS 1025
- Esecuzione esente da olii e grassi bullonerie per basse temperature su valvole in JS 1025
- Possibilità di servocomandi elettrici o pneumatici
- Esecuzione silicon-free

Designazione ghisa:
GG - 25 PN 16 DN 15 - 300
GGG - 40.3 PN 16 DN 15 – 350
GGG - 40.3 PN 25 DN 15 - 150
GG - 25 EN - GJL - 250
GGG - 40 EN - GJS - 400 - 18 LT

Tabella tecnica : VALVOLA IN GHISA CON TENUTA A SOFFIETTO PN 16/25

pressione max. ammissibile in Kg/cm2 alla temp. di °C
PN-10° + 120°200250300350
16GG - 251612,811,29,6
16GGG-40.31614,713,912,811,2
25GGG-40.3252321,82017,5
