Specifiche tecniche
Cat. Prodotto : Strumentazione
Range pressione : 16bar
Range temperatura : 70/120°C
Tipo attacco : Filettato
Documentazione
Tabella misureDescrizione
CIl Pointek CLS100 è un interruttore capacitivo a due fili compatto con tecnologia a frequenza inversa per il rilevamento di livello in impianti limitati, con interfacce di separazione, materiali sfusi, liquidi, fanghi e schiuma.
Il Pointek CLS100 si distingue per una profondità di immersione di soli 100 mm (4") e la sua versatilità per svariate applicazioni, in serbatoi o tubazioni. Esso si presta perfettamente alla sostituzione dei tradizionali sensori capacitivi.
Grazie alla sua tecnologia d'avanguardia (misura sull'estremità della sonda) esso fornisce punti di commutazione precisi e riproducibili. La sonda in PPS (solfuro di polifenile) [opz. PVDF (fluoruro di polivinildene)] resistente alle sostanze chimiche funziona in un campo di temperatura -30 ... +100 °C (-22 ... +212 °F) (7ML5501) e -10 ... +100 °C (+14 ... +212 °F) (7ML5610). La forma costruttiva completamente incapsulata garantisce un funzionamento affidabile in ambienti con vibrazioni (fino a 4 g), come ad es. in serbatoi con agitatori. Se viene impiegata una copertura protettiva SensGuard, questa protegge il CLS100 da logorio, urti e abrasione in processi gravosi.

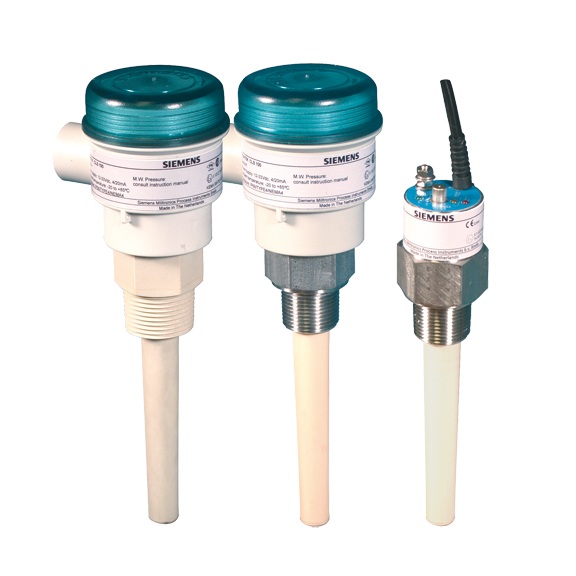

Il Pointek CLS100 è disponibile in tre esecuzioni. L'esecuzione con cavo di collegamento possiede una connessione per il processo in acciaio inox e opzioni di sonde in PPS o PVDF. L'esecuzione in plastica offre una custodia in poliestere termoplastico con connessione per il processo e sonda in PPS. L'esecuzione standard offre una custodia in poliestere termoplastico con connessione per il processo in acciaio inox e sonda in PPS o PVDF.
Campi d'impiego principali: liquidi, fanghi, polvere, granulati, prodotti alimentari e farmaceutici, sostanze chimiche, aree Ex.
Vantaggi:
- Semplice installazione con controllo tramite LED integrati
- Poco bisognoso di manutenzione poiché privo di parti in movimento
- Impostazione della sensibilità
- Esecuzioni con cavo di collegamento o esecuzione della custodia in PBT
- Fornibile in esecuzione a sicurezza intrinseca, per atmosfera Ex con polvere e standard
Tabella tecnica : MISURATORE DI LIVELLO POINTEK CLS100
| Connessione di processo in acciaio inox (versione con cavo o alloggiamento)(7ML5501) | |
| Modalità operativaPrincipio di misurazione | Rilevazione di livello con tecno- logia capacitiva a frequenzainversa |
| IngressoVariabile misurata | Variazioni in picoFarad (pF) |
| Uscita | |
| Segnale di uscita | |
| Uscita allarme | 4 ... 20/20 ... 4 mAloop a 2 fili |
| Interruttore uscita1) | Stato solido: 30 V DC/30 V AC, max. 82 mA |
| PrecisioneRipetibilità | 2 mm (0.08 pollici) |
| Condizioni operative stimate2) | |
| Condizioni di installazioneUbicazione | Interno/esterno |
| Condizioni ambientaliTemperatura ambienteCategoria di installazioneGrado di inquinamentoCondizioni del mezzo | -30 ... +85 °C(-22 ... +185 °F)i 4 |
| Costante dielettrica relativaTemperatura di processo | Min. 1.5 |
| Pressione (recipiente) | -30 ... +100 °C(-22 ... +212 °F) |
| -1 ... +10 bar g | |
| (-14.6 ... +146 psi g), | |
| nominale2) | |
| IP68/Type 4/NEMA 4 | |
| IP65/Type 4/NEMA 4 | |
| ½" NPT | |
| (M20x1.5 opzionale) | |
| DesignMaterialeCorpo(Versione con alloggiamento)Coperchio(Versione con alloggiamento) | Versione cavo integrale/ alloggiamentoPoliestere termoplastico Policarbonato termoplastico trasparente (PC)316L acciaio inox |
| Corpo cavo integrato (Versione cavo integrale) | |
| Lunghezza sensore(nominale) | 100 mm (4 pollici) |
