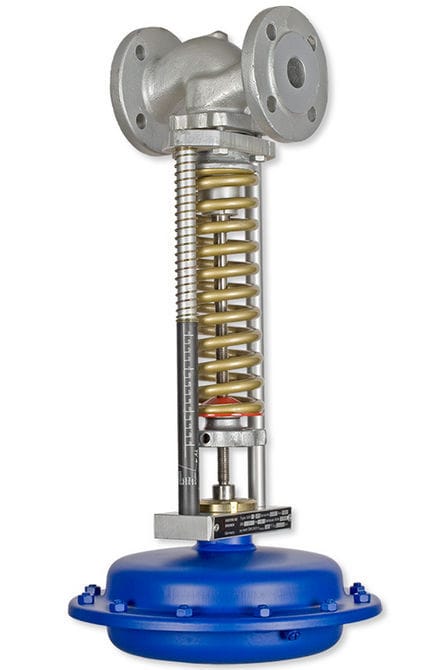

RIDUTTORE DI PRESSIONE “5801”

Specifiche tecniche

Cat. Prodotto : Vapore

Range temperatura : >200°C

Tipo attacco : Flangiato

Documentazione

Descrizione

Riduttore di pressione utilizzato per il variare della pressione per vapore, gas e liquidi non corrosivi.
Impiego su tutte le reti di distribuzione, d'alimentazione, per scambiatori, processi di fabbricazione ecc.
I riduttori di pressione mod. 5801 sono del regolatori proporzionali a forze equilibrate e sede semplice funzionanti senza energia ausiliaria.

La testata, calettata sul corpo, è di facile sostituzione anche in loco, per eventuali modifiche del campo di regolazione,
La pressione ridotta che arriva alla membrana (20) attraverso la tubazione d'impulso, reagisce contro la forza della molla, preven- tivamente tesa al valore di taratura agendo sul volantino di regolazione, provocando lo spostamento dell'otturatore fino a che la forza prodotta dalla pressione sulla membrana e la forza della molla agente in senso opposto, raggiungono lo stesso valore e si bilanciano.

Caratteristiche tecniche:
- mod. 5801 F 616 PN 16, DN 15 -200 (ghisa)
- mod. 5801 F 325 PN 25, DN 15 -200 (acciaio fuso)
- mod. 5801 F 340 PN 40, DN 15 -150 (acciaio fuso)
