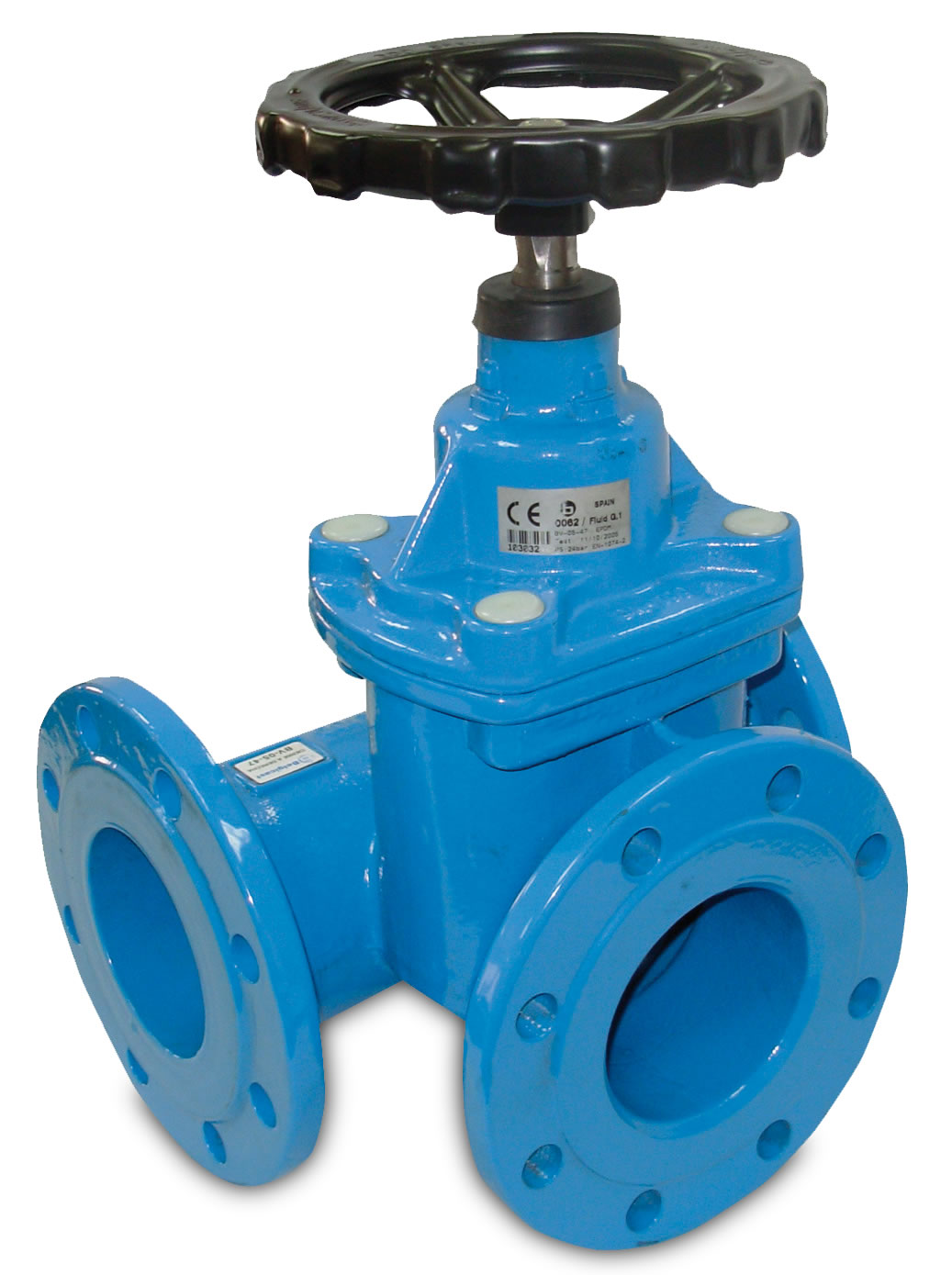

SARACINESCA A CUNEO GOMMATO A T DN80-200

Specifiche tecniche

Cat. Prodotto : Acquedottistica

Range pressione : 16bar

Range temperatura : 0/70°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

Caratteristiche tecniche:
- Corpo, coperchio e cuneo in ghisa sferoidale GGG 50 con guide centrali per evitare lo strofinamento della gomma durante l'azionamento della valvola
- Corpo del tipo a passaggio totale con guide laterali ricavate per fusione
- Tutte le flange sono dotate di un piatto di appoggio
- Sistema di tenuta o-ring sostituibile in esercizio protetto con guarnizione in gomma antipolvere
- Cuneo in ghisa sferoidale con scarico antigelo e guide laterali ricavate per fusione, interamente rivestito con gomma sintetica EPDM di tipo alimentare, dotata di marcatura in accordo con la norma EN 681 per uso acqua potabile o EN 549 per uso gas
- Albero di acciaio inox al 13% Cr
- Tenuta secondaria mediante 2 O-ring alloggiati in sedi rettificate
- Guarnizione di tenuta corpo-coperchio del tipo toroidale
- Per uso acqua o EN 549 per uso gas;
- Flange dotate di gradino di tenuta per la guarnizione e di piedi d'appoggio
- Foratura flange secondo richiesta, D.I. 1882, PN 10 o PN 16

Questo sistema è stato realizzato per semplificare l'installazione nella tubazione di una derivazione, senza però ridurre la sezione di passaggio.
Il vantaggio di questo sistema minimizza l'utilizzo di giunti e di spazio.

Questa saracinesca risolve i problemi causati dalla elevata pressione, evitando così di applicare riduttori di pressione. Tutti i componenti: corpo, coperchio e cuneo, sono in ghisa sferoidale GGG50 e sono realizzati in esecuzione F5 corpo ovale (DN +200).

Tabella tecnica : SARACINESCA A CUNEO GOMMATO A T DN80-200

DN ISO 2531 PN 10 ISO 2531 PN 16

A



D1



D



K



G



b



N X d



D



K



G



b



N X d

Giri di chiusura
80 200 160 132 19 8X19 200 160 132 19 8X19 12 175 15
100 220 180 156 19 8X19 220 180 156 19 8X19 13 200 20
150 285 240 211 19 8X23 285 240 211 19 8X23 17 300 30
200 340 295 266 20 8X23 340 295 266 20 12X23 21 350 33
DN1 80 100 150 200
A 268 268 310 268 310 17 268 310 17 20
L1 165 175 180 200 205 220 225 230 245 250
L 280 280 300 280 300 350 280 300 350 400
DN 80 80 100 80 100 150 80 100 150 200
