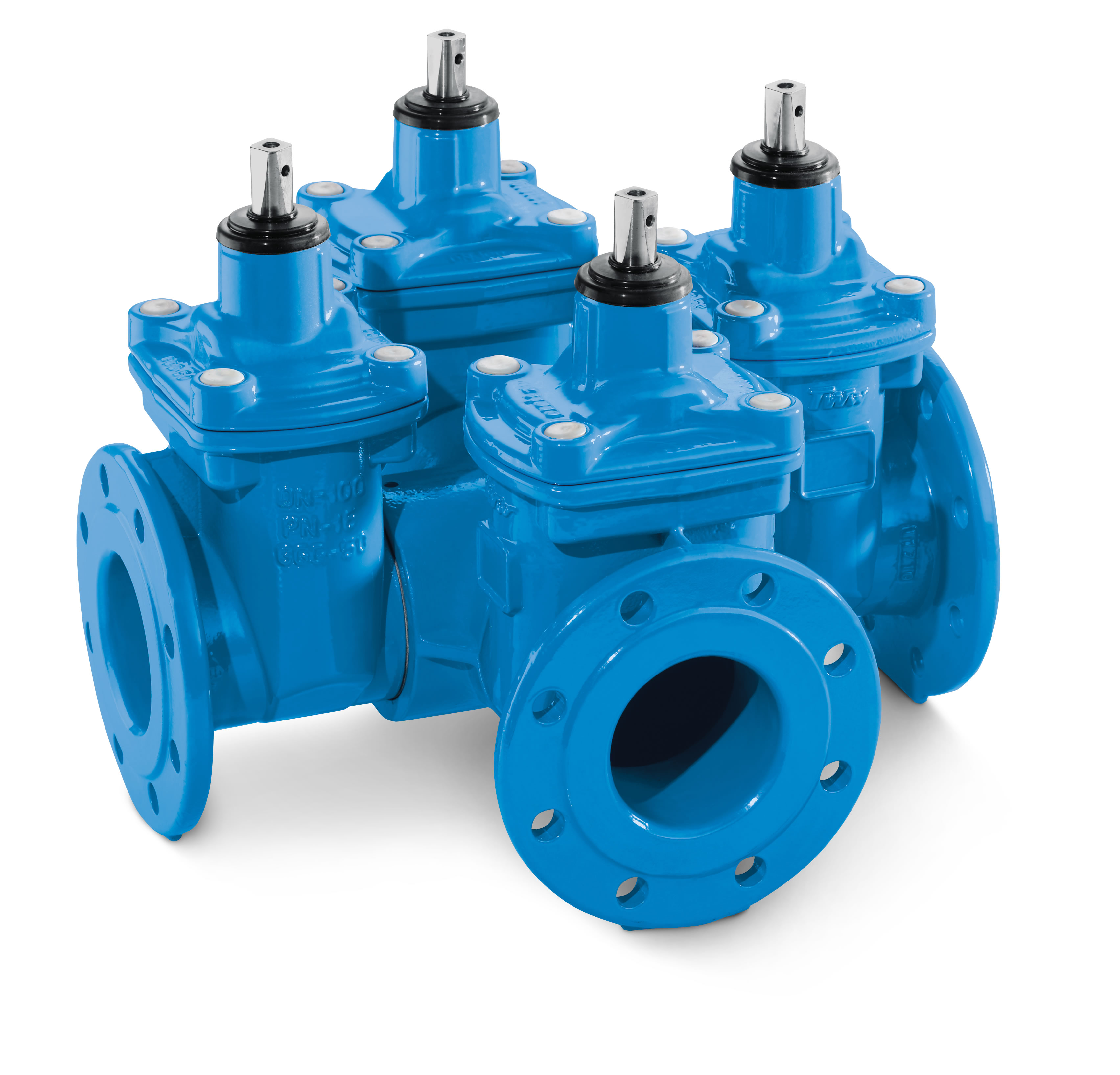

SARACINESCA A CUNEO GOMMATO BELGI-3 e BELGI-4 PN10/16 Dn50-300

Specifiche tecniche

Cat. Prodotto : Acquedottistica

Range pressione : 16bar

Range temperatura : 0/70°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

Caratteristiche tecniche:
-Corpo, coperchio e cuneo in ghisa sferoidale GGG 50 con guide centrali per evitare lo strofinamento della gomma durante l'azionamento della valvola; corpo del tipo a passaggio totale con guide laterali ricavate per fusione
- Tutte le flange sono dotate di un piatto di appoggio
- Sistema di tenuta o-ring sostituibile in esercizio protetto con guarnizione in gomma antipolvere
- Cuneo in ghisa sferoidale con scarico antigelo e guide laterali ricavate per fusione, interamente rivestito con gomma sintetica EPDM di tipo alimentare, dotata di marcatura in accordo con la norma EN 681 per uso acqua potabile o EN 549 per uso gas
- Albero di acciaio inox al 13% Cr
- Tenuta secondaria mediante 2 O-ring alloggiati in sedi rettificate
- Guarnizione di tenuta corpo-coperchio del tipo toroidale
- Per uso acqua o EN 549 per uso gas
- Flange dotate di gradino di tenuta per la guarnizione e di piedi d'appoggio
- Foratura flange secondo richiesta, D.I. 1882, PN 10 o PN 16

Questo sistema è stato realizzato per semplificare l'installazione nella tubazione di una derivazione, senza però ridurre la sezione di passaggio.
Il vantaggio di questo sistema minimizza l'utilizzo di giunti e di spazio.

Questa saracinesca risolve i problemi causati dalla elevata pressione, evitando così di applicare riduttori di pressione.
Tutti i componenti: corpo, coperchio e cuneo, sono in ghisa sferoidale GGG50 e sono realizzati in esecuzione F5 corpo ovale (DN +200).

La combinazione Belgi 3 e Belgi 4 è sta disegnata per contenere e ridurre gli spazi necessari nella distribuzione urbana, essendo solitamente le saracinesche situate in pozzetti di calcestruzzo.
Come da tabella possono essere di diametri uguali o diversi per ogni gruppo di allacciamento.
Per un buona manovra possono essere dotate di cappellotto.

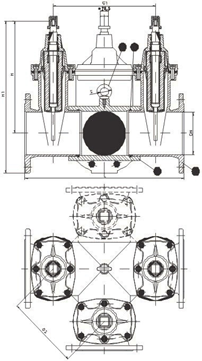

Tabella tecnica : SARACINESCA A CUNEO GOMMATO BELGI-3 e BELGI-4 PN10/16 Dn50-300

DN L H H1 G1 G2 S
50 357 9 291 207 146 20
65 412 245 14 242 171 20
80 446 12 16 266 188 25
100 487 13 18 297 210 25
125 528 15 21 328 232 30
150 588 17 551 378 267 30
200 710 21 28 480 339 35
250 838 25 33 588 415 40
300 970 28 892 700 495 50
