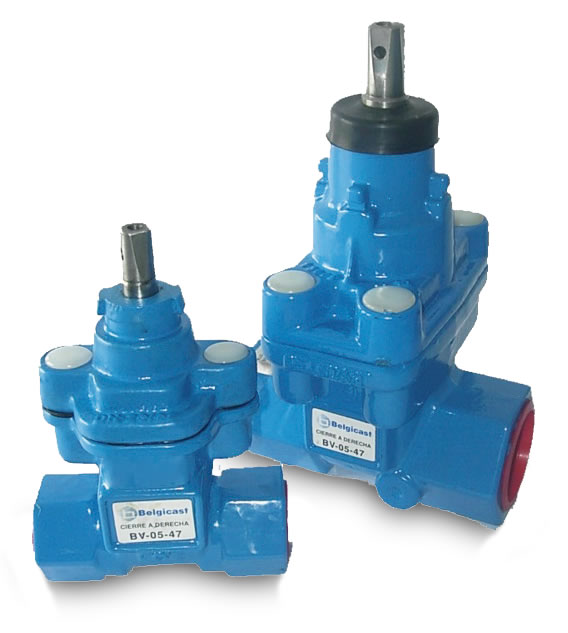

SARACINESCA A CUNEO GOMMATO F x F PN10/16 DN20-50

Specifiche tecniche

Cat. Prodotto : Acquedottistica , Antincendio

Range pressione : 16bar

Range temperatura : 0/70°C

Tipo attacco : Filettato

Documentazione

Tabella misure

Descrizione

Caratteristiche tecniche:
- Corpo, coperchio e cuneo in ghisa sferoidale GGG 50 con guide centrali per evitare lo strofinamento della gomma durante l'azionamento della valvola
- Corpo del tipo a passaggio totale con guide laterali ricavate per fusione
- Tutte le flange sono dotate di un piatto di appoggio
- Sistema di tenuta o-ring sostituibile in esercizio protetto con guarnizione in gomma antipolvere
- Cuneo in ghisa sferoidale con scarico antigelo e guide laterali ricavate per fusione, interamente rivestito con gomma sintetica EPDM di tipo alimentare, dotata di marcatura in accordo con la norma EN 681 per uso acqua potabile o EN 549 per uso gas
- Albero di acciaio inox al 13% Cr
- Tenuta secondaria mediante 2 O-ring alloggiati in sedi rettificate
- Guarnizione di tenuta corpo-coperchio del tipo toroidale
- Per uso acqua o EN 549 per uso gas
- Flange dotate di gradino di tenuta per la guarnizione e di piedi d'appoggio
- Foratura flange secondo richiesta D.I. 1882, PN 10 o PN 16

Questo sistema é stato realizzato per semplificare l'installazione nella tubazione di una derivazione, senza però ridurre la sezione di passaggio.
Il vantaggio di questo sistema minimizza l'utilizzo di giunti e di spazio.

Questa saracinesca risolve i problemi causati dalla elevata pressione, evitando così di applicare riduttori di pressione.
Tutti i componenti corpo, coperchio e cuneo, sono in ghisa sferoidale GGG50 e sono realizzati in esecuzione F5 corpo ovale (DN +200).

Tabella tecnica : SARACINESCA A CUNEO GOMMATO F x F PN10/16 DN20-50

DN R P L H D1 N°giri chiusura
(B.S.P.)

40 1 ½” 29 130 192 125 10
50 2” 39 150 8 125 1



DN R L P H N° giri chiusura
(B.S.P.)
20 ¾” 95 15 137 5
25 1” 105 19 139 0
32 1 ¼” 120 24 143 8
