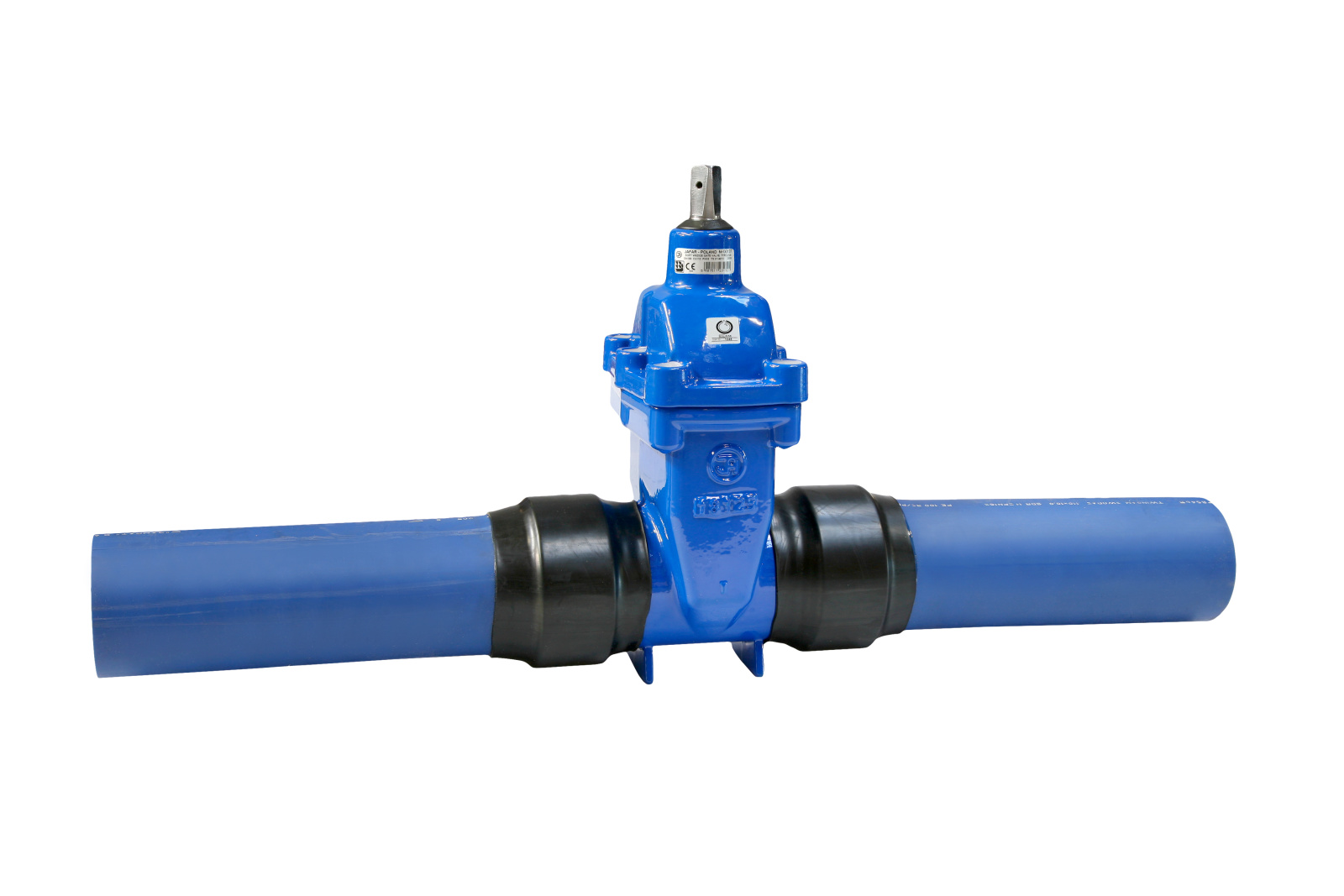

SARACINESCA A CUNEO GOMMATO PN10/16 TRONCHETTO IN POLIETILENE DN40-200

Specifiche tecniche

Cat. Prodotto : Acquedottistica

Range pressione : 16bar

Range temperatura : 0/70°C

Tipo attacco : Filettato

Documentazione

Tabella misure

Descrizione

Caratteristiche tecniche:
- Corpo, coperchio e cuneo in ghisa sferoidale GGG 50 con guide centrali per evitare lo strofinamento della gomma durante l'azionamento della valvola
- Corpo del tipo a passaggio totale con guide laterali ricavate per fusione
- Tutte le flange sono dotate di un piatto di appoggio
- Sistema di tenuta o-ring sostituibile in esercizio protetto con guarnizione in gomma antipolvere
- Cuneo in ghisa sferoidale con scarico antigelo e guide laterali ricavate per fusione, interamente rivestito con gomma sintetica EPDM di tipo alimentare, dotata di marcatura in accordo con la norma EN 681 per uso acqua potabile o EN 549 per uso gas
- Albero di acciaio inox al 13% Cr
- Tenuta secondaria mediante 2 O-ring alloggiati in sedi rettificate
- Guarnizione di tenuta corpo-coperchio del tipo toroidale
- Per uso acqua

Tutti i componenti corpo, coperchio e cuneo, sono in ghisa sferoidale GGG50 e sono realizzati in esecuzione F5 corpo ovale (DN +200).

Tabella tecnica : SARACINESCA A CUNEO GOMMATO PN10/16 TRONCHETTO IN POLIETILENE DN40-200





DN





ØD





L





L1





A





D1

Giri di chiusura
40 50 734 240 240 197 125 10
50 63 744 240 250 9   1
65 75 760 240 270 245 150 13
80 90 770   280 12 175 16
100 110 790   300 13 200 20
125 140 816   325 15 250 25
150 160 840   350 17 300 30
150 180 840   350 17 300 30
200 200 990 290 400 21 350
200 225 990 290 400 21 350 33
200 250 990 290       33
