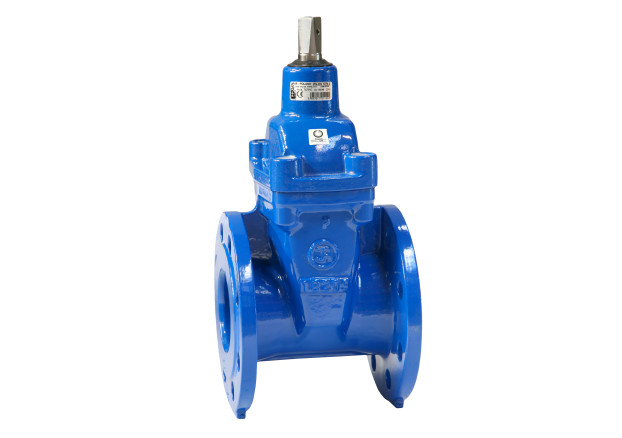

SARACINESCA A CUNEO GOMMATO PN10/16 DN40-350

Specifiche tecniche

Cat. Prodotto : Acquedottistica , Antincendio , Innevamento e Idroelettrico

Range pressione : 16bar

Range temperatura : 0/70°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

Caratteristiche tecniche:
- Corpo, coperchio e cuneo in ghisa sferoidale GGG 50 con guide centrali per evitare lo strofinamento della gomma durante l'azionamento della valvola
- Corpo del tipo a passaggio totale con guide laterali ricavate per fusione
- Tutte le flange sono dotate di un piatto di appoggio
- Sistema di tenuta o-ring sostituibile in esercizio protetto con guarnizione in gomma antipolvere
- Cuneo in ghisa sferoidale con scarico antigelo e guide laterali ricavate per fusione, interamente rivestito con gomma sintetica EPDM di tipo alimentare, dotata di marcatura in accordo con la norma EN 681 per uso acqua potabile o EN 549 per uso gas
- Albero di acciaio inox al 13% Cr
- Tenuta secondaria mediante 2 O-ring alloggiati in sedi rettificate
- Guarnizione di tenuta corpo-coperchio del tipo toroidale
- Per uso acqua o EN 549 per uso gas
- Flange dotate di gradino di tenuta per la guarnizione e di piedi d'appoggio
- Foratura flange secondo richiesta, D.I. 1882, PN 10 o PN 16

Questa saracinesca risolve i problemi causati dalla elevata pres- sione, evitando così di applicare riduttori di pressione.
Tutti i componenti corpo, coperchio e cuneo, sono in ghisa sferoidale GGG50 e sono realizzati in esecuzione F5 corpo ovale (DN+200).

Tabella tecnica : SARACINESCA A CUNEO GOMMATO PN10/16 DN40-350



DN



ISO 2531 PN-10



ISO 2531 PN-16

EN 558

PESO (Kg)



A



D1

giri

(DIN 3202)
K G B N xd D K G b N xd F-4 F-5 F-4 F-5
40 110 84 19 4X19 150 110 84 19 4X19 140 240 8 9 192 125 10
50 125 99 19 4X19 165 125 99 19 4X19 150 250 10 11 8 125 1
65 145 118 19 4X19 185 145 118 19 4X19 170 270 1 1 233 150 13
80 160 132 19 8X19 200 160 132 19 8X19 180 280 17 1 268 175 16
100 180 156 19 8X19 220 180 156 19 8X19 190 300 21 1 310 200 20
125 210 184 19 8X19 250 210 184 19 8X19 200 325 1 32 15 250 25
150 240 211 19 8X23 285 240 211 19 8X23 210 350 38 41 17 300 30
200 295 266 20 8X23 340 295 266 20 12X23 230 400 58 66 20 350 33
250 350 319 22 12X23 400 355 319 22 12X28 250 450 4 4 24 400 45
300 400 370 1 12X23 450 410 370 1 12X28 270 500 121 141 27 500 50
