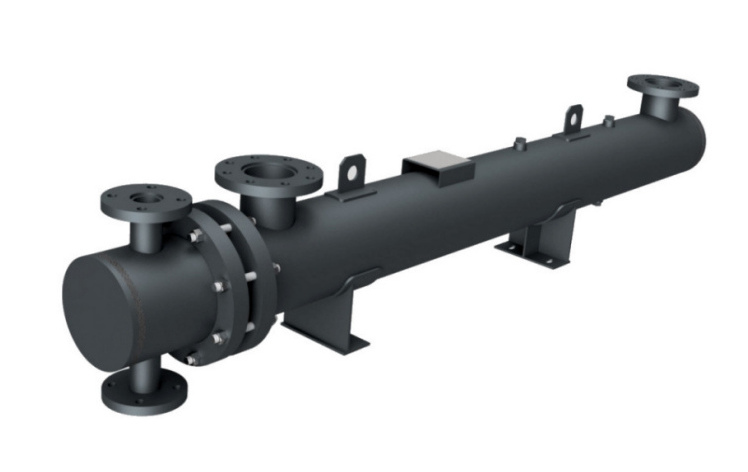

SCAMBIATORE DI CALORE CON FASCIO TUBIERO AD “U”

Specifiche tecniche

Cat. Prodotto : Vapore

Range pressione : 16bar

Range temperatura : >200°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

Gli scambiatori di calore con fascio tubiero di tipo estraibile ad “U” sono tra i più comunemente usati sia negli impianti di riscaldamento che nei processi industriali grazie al basso costo e alla robustezza intrinseca.
L’esecuzione standard prevede il progetto a 16 bar con flange PN16; i materiali disponibili per i tubi del fascio sono tre: acciaio inossidabile AISI 16L (serie UPI), rame (serie UPC) e acciaio al carbonio (serie UPF).
Il mantello, in acciaio al carbonio, prevede gli attacchi di sfiato e scarico integrati nella flangia di accopppiamento, mentre la connessione sul fondo può essere laterale oppure, a richiesta, assiale.
Sono possibili esecuzioni speciali a richiesta (materiali, condizioni di progetto, dimensioni diverse dallo standard).

Tabella tecnica : SCAMBIATORE DI CALORE CON FASCIO TUBIERO AD “U”

Temperatura massima ammissibile TMA
Lato mantello 110°C
Lato tubi 204,4°C
Pressione massima ammissibile PMA
Lato mantello 16 bar g
Lato tubi 16 bar g
