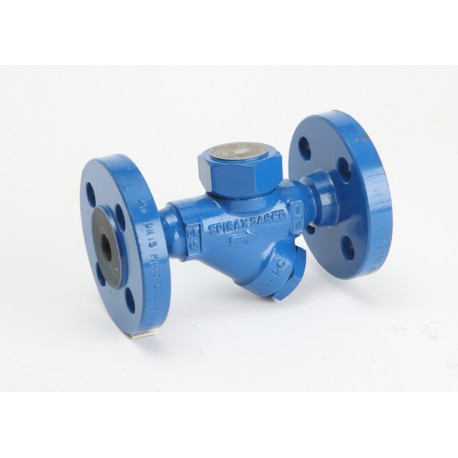

SCARICATORE DI CONDENSA TERMODINAMICO “TD32F”

Specifiche tecniche

Cat. Prodotto : Vapore

Range pressione : 25bar

Range temperatura : >200°C

Tipo attacco : Flangiato

Documentazione

Descrizione

Scaricatori di condensa termodinamici, manutenzionabili, con corpo in acciaio inossidabile, flange in acciaio al carbonio e filtro a Y estraibile, per valori medi di pressione e il drenaggio di linee principali.
A richiesta, è disponibile uno speciale disco antibloccaggio che previene l’eventuale formazione di sacche d’aria entro il corpo.

Questi scaricatori sono conformi ai requisiti della Direttiva Europea per Apparecchiature in Pressione 97/23/EC.
Gli scaricatori sono fornibili, a richiesta, con certificato dei materiali secondo EN 10204 2.2. N.B.
Ogni eventuale esigenza di certificazione o collaudo deve essere definita al momento del conferimento dell’ordine.

Versioni:
- TD 32F standard
- TD 32FLC a bassa capacità di scarico (solo DN15LC)
- TD 32FA con disco antibloccaggio
- TD 32FALC a bassa capacità di scarico e con disco antibloccaggio (DN15LC e DN20LC)

Caratteristiche tecniche:
- Connessioni in linea
- Attacchi flangiati UNI/DIN 2242/29, standard—flangiati ANSI B 16.5 serie 150 e 300
- Diametri nominali - DN15, 15LC, 20, 20LC, 25
- Condizioni limite di utilizzo (ISO 6552)
- Condizioni di progetto del corpo PN 40 PMA
- Pressione massima ammissibile 40 bar TMA
- Temperatura massima ammissibile 400°C PMO
- Pressione massima di esercizio 32 bar TMO
- Temperatura massima TD 32F e TD 32FLC 400°C di esercizio TD 32FA e TD 32FALC 255°C PMOB
- Contropressione massima operativa 80% della pressione di monte
- Pressione minima per un funzionamento soddisfacente 0,25 barProget
