Specifiche tecniche

Cat. Prodotto : Vapore

Range pressione : 40bar

Range temperatura : >200°C

Tipo attacco : Filettato

Descrizione

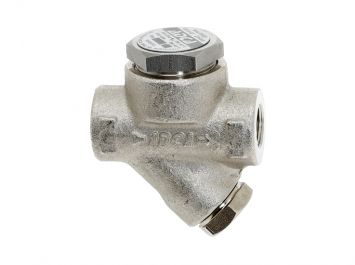

Comprende apparecchi di tipo termodinamico manutenzionabili adatti per vapore saturo e surriscaldato fino a 42 bar; esecuzione con filtro incorporato e connessioni del corpo filettate.

Le versioni TD42L e TD42LC sono progettate specificamente per applicazioni a portate limitate e perciò sono ideali per il drenaggio di linea e di tubazioni di tracciatura.
Le versioni TD42 e TD42H sono progettate specificatamente per applicazioni a portata più elevata.
Le versioni TD42A, TD42HA, TD42LA e TD42LCA sono progettate per applicazioni in cui l’eliminazione dell’aria è molto importante e critica.

Queste esecuzioni sono dotate di un disco per impedire il bloccaggio o ritardi di scarico dovuti ad elevata presenza di aria.
Le versioni TD42L, TD42LA, TD42H e TD42HA hanno le superfici del corpo chimicamente nichelate (ENP), trattamento che offre il doppio vantaggio di un risparmio energetico e di una migliore resistenza ai processi corrosivi.
Le versioni TD42, TD42A, TD42LC e TD42LCA hanno superfici del corpo nere.
Fare riferimento ai manuali IM-P068-37 per gli scaricatori TD42S2 e IM-P068-38 per gli scaricatori TD42S3.

Attacchi e diametri nominali:
- TD42 3/8", ½"LC, ½" e ¾" filettato gas o API
- TD42A 3/8", ½"LC e ½" filettato gas (BS21 parallelo) o API
- TD42H ½", ¾" e 1" filettato gas o NPT
- TD42L 3/8", ½", ¾" e 1" filettato gas o NPT
- TD42HA ½" filettato gas o NPT
- TD42LA 3/8", ½", ¾" e 1" filettato gas o NPT
- TD42LCA ½" filettato gas

Nota: i suffissi “L” ed “LC” indicano bassa capacità di portata.
Nota: il suffisso “A” indica la presenza del disco provvisto di elemento termico sensibile per evitare l’influenza negativa da parte dell’aria.
Nota: le versioni TD42S2 e TD42S3 sono scaricatori con connessioni a tasca da saldare e sono trattate in istruzioni di installazione e manutenzione separate.
