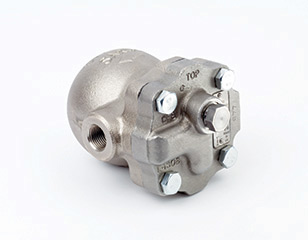

SCARICATORE DI CONDENSA A GALLEGGIANTE “FT14”

Specifiche tecniche

Cat. Prodotto : Vapore

Range pressione : 25bar

Range temperatura : 120/200°C

Tipo attacco : Filettato

Documentazione

Descrizione

corpo in ghisa (ghisa sferoidale per 1" HC e 1¼") ed interni completa- mente in acciaio inox; sono del tipo a galleggiante con elemento termostatico per l’eliminazione automati- ca dell’aria e disponibili con connessioni filettate per l’installazione su tubazioni orizzontali. Versioni FT14HC Alta capacità di scarico (solo misura 1") FT14 Standard FT14-C Con valvola a spillo a regolazione micrometrica per l’eliminazione dell’invaso di vapore (SLR) Ciascuna delle versioni elencate è disponibile con organi interni adatti fino a 4,5, 10 e 14 bar di pressione differenziale (∆PMX) Connessioni FT14 HC 1" Orizzontali in linea con direzione del flusso, osservando lo scaricatore dalla parte degli attacchi, da sinistra a destra (L-R) o da destra a sinistra (R-L) FT14 1¼" Orizzontali in linea con direzione del flusso, osservando lo scaricatore dalla parte degli attacchi, da sinistra a destra. FT14 1½" - 2" Orizzontali in linea con direzione del flusso, osservando lo scaricatore dalla parte degli attacchi, da destra a sinistra. Attacchi: - Filettati femmina UNI - ISO 7/1 Rp (gas), standard Filettati femmina ANSI B1.20.1 NPT (API) Diametri nominali: DN 1" HC, 1¼", 1½", 2" Corpo in ghisa (ghisa sferoidale per 1" HC e 1¼") ed interni completamente in acciaio inox; sono del tipo a galleggiante con elemento termostatico per l’eliminazione automatica dell’aria e disponibili con connessioni filettate per l’installazione su tubazioni orizzontali.

Versioni:
- FT14HC: Alta capacità di scarico (solo misura 1")
- FT14 Standard
- FT14-C Con valvola a spillo a regolazione micrometrica per l’eliminazione dell’invaso di vapore (SLR)

Ciascuna delle versioni elencate è disponibile con organi interni adatti fino a 4,5, 10 e 14 bar di pressione differenziale (∆PMX).

Connessioni:
- FT14 HC 1" Orizzontali in linea con direzione del flusso, osservando lo scaricatore dalla parte degli attacchi, da sinistra a destra (L-R) o da destra a sinistra (R-L)
- FT14 1¼" Orizzontali in linea con direzione del flusso, osservando lo scaricatore dalla parte degli attacchi, da sinistra a destra.
- FT14 1½" - 2" Orizzontali in linea con direzione del flusso, osservando lo scaricatore dalla parte degli attacchi, da destra a sinistra.

Attacchi:
- Filettati femmina UNI - ISO 7/1 Rp (gas), standard
- Filettati femmina ANSI B1.20.1 NPT (API)
- Diametri nominali: DN 1" HC, 1¼", 1½", 2"
