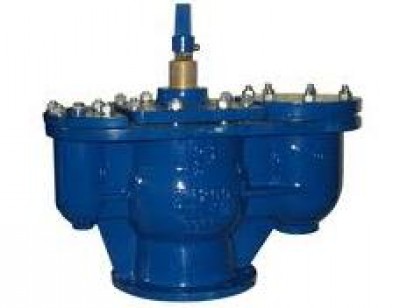

SFIATO A TRIPLA FUNZIONE TIPO VENTEX CON SARACINESCA INTEGRATA

Specifiche tecniche

Cat. Prodotto : Acquedottistica , Innevamento e Idroelettrico

Range pressione : 16bar

Range temperatura : 0/70°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

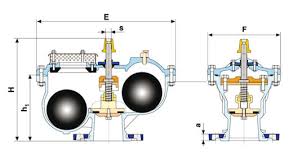

PRINCIPIO DI FUNZIONAMENTO

1. Riempimento della condotta
In fase di riempimento della condotta, l'acqua deve arrivare lentamente: la velocità correntemente ammessa è di 0.5 m/s.
L'aria fuoriesce dal foro maggiore A dell'apparecchio con una portata equivalente a quella dell'acqua che entra nella condotta.
Se la velocità di riempimento fosse troppo elevata, il galleggiante verrebbe spinto verso l'alto.

2. Degasaggio in fase di esercizio.
Funzionamento come sfiato classico: la portata d'aria evacuata è in funzione del diametro dell'orifizio del boccaglio B.

3. Ingresso d'aria nella condotta.
In fase di svuotamento della condotta, il galleggiante 1, sotto l'effetto del suo peso, scende liberando così il foro.

INSTALLAZIONE

Gli sfiati si montano su un allaccio speciale verticale, ricavato sulla parte superiore della condotta da proteggere.

1. Montaggio diretto.
In generale l'allaccio è costituito da un pezzo a T e lo sfiato è direttamente montato sulla sua diramazione.

2. Montaggio con flangia di riduzione.
Effettuato nel caso in cui non si disponga di un pezzo a T con diramazione uguale al DN dello sfiato.

3. Montaggio di due sfiati DN 200.
Per le condotte di DN dal 1400 al 1800 è necessaria la presenza di due sfiati abbinati per assicurare la protezione.
Il montaggio sarà realizzato utilizzando un pezzo a T ed un piatto di chiusura opportunamente modificato.

Tabella tecnica : SFIATO A TRIPLA FUNZIONE TIPO VENTEX CON SARACINESCA INTEGRATA

DNCLH159513076201051508325115160913214018011040150200118501652301786518529018780200310200100220350226125250400264150285480309200340600410250405730444300460850486
DN C L H
15 95 130 76
20 105 150 83
25 115 160 91
32 140 180 110
40 150 200 118
50 165 230 178
65 185 290 187
80 200 310 200
100 220 350 226
125 250 400 264
150 285 480 309
200 340 600 410
250 405 730 444
300 460 850 486
