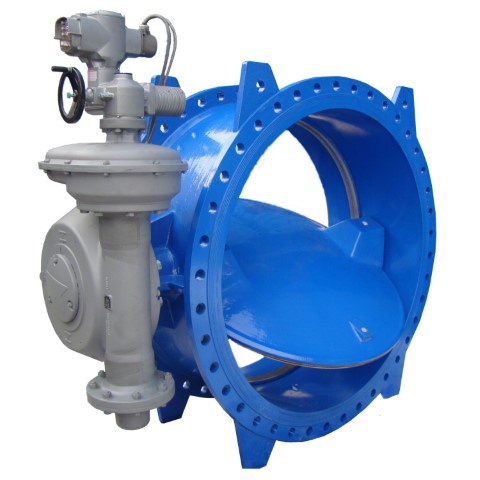

VALVOLA A FARFALLA MOTORIZZATA PN 16 da DN 150 a DN 1200

Specifiche tecniche

Cat. Prodotto : Acquedottistica

Range pressione : 16bar

Range temperatura : 0/70°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

Valvola di sezionamento che consente di regolare la portata grazie alle perdite di carico variabili in funzione dell'apertura della farfalla.
- Fornita con motore AUMA
- Utilizzo in camera valvole

Tabella tecnica : VALVOLA A FARFALLA MOTORIZZATA PN 16 da DN 150 a DN 1200

DNGHIJKLMDRSMASSAmmmmmmmmmmmmmmmmmmmmmmkg15021021514237514331515028523724959200230240171375170315180340237249722502503192164002133282304002372491043002703212374002283282504552372491243502903422824072603622605202472541734003104253205342903653105802372492394503304453405343203653406402372492865003505654075413654073007302472544276003905504525414204073008402472544997004306845456154554254209102372496988004707956106175134424501025247254100990051084666174756348255011252472541175100055081575674762848260012552472541502120063095086186274363475014852853292389
DN G H I J K L M D R S MASSA
mm mm mm mm mm mm mm mm mm mm mm kg
150 210 215 142 375 143 315 150 285 237 249 59
200 230 240 171 375 170 315 180 340 237 249 72
250 250 319 216 400 213 328 230 400 237 249 104
300 270 321 237 400 228 328 250 455 237 249 124
350 290 342 282 407 260 362 260 520 247 254 173
400 310 425 320 534 290 365 310 580 237 249 239
450 330 445 340 534 320 365 340 640 237 249 286
500 350 565 407 541 365 407 300 730 247 254 427
600 390 550 452 541 420 407 300 840 247 254 499
700 430 684 545 615 455 425 420 910 237 249 698
800 470 795 610 617 513 442 450 1025 247 254 1009
900 510 846 661 747 563 482 550 1125 247 254 1175
1000 550 815 756 747 628 482 600 1255 247 254 1502
1200 630 950 861 862 743 634 750 1485 285 329 2389
