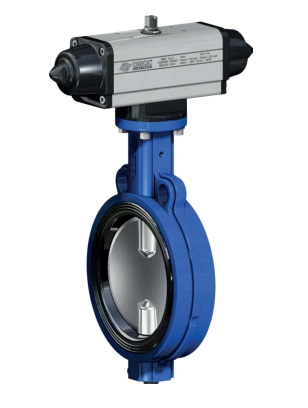

VALVOLA A FARFALLA TIPO “WAFER” CON COMANDO PNEUMATICO A SEMPLICE EFFETTO

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 16bar

Range temperatura : 120/200°C

Tipo attacco : Flangiato

Documentazione

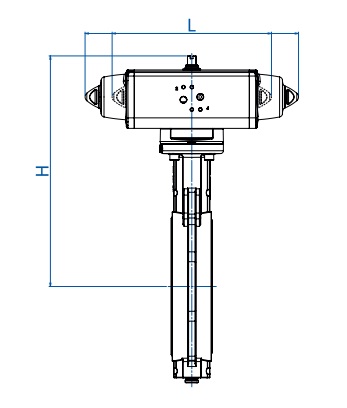

Tabella misure

Descrizione

Tabella tecnica : VALVOLA A FARFALLA TIPO “WAFER” CON COMANDO PNEUMATICO A SEMPLICE EFFETTO

Dn 40 50 65 80 100 125 150 200 250 300 350 400 450
L (mm) 240 240 294 320 357 372 436 460 609 609 767 767 975
H (mm) 253 269 277 298 328 357 375 427 511 543 649 649 789
