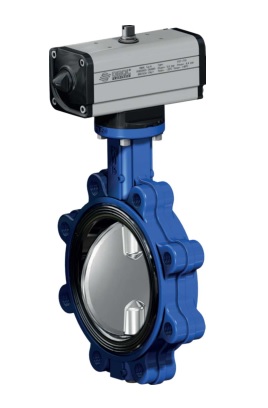

VALVOLA A FARFALLA TIPO “LUG” CON COMANDO PNEUMATICO A DOPPIO EFFETTO

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 16bar

Range temperatura : 120/200°C

Tipo attacco : Filettato

Documentazione

Tabella misure

Descrizione

Tabella tecnica : VALVOLA A FARFALLA TIPO “LUG” CON COMANDO PNEUMATICO A DOPPIO EFFETTO

DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500
L (mm) 177 177 177 198 198 250 250 328 379 379 466 466 581 718
H (mm) 243 259 265 278 298 337 347 407 428 460 563 593 705 835
