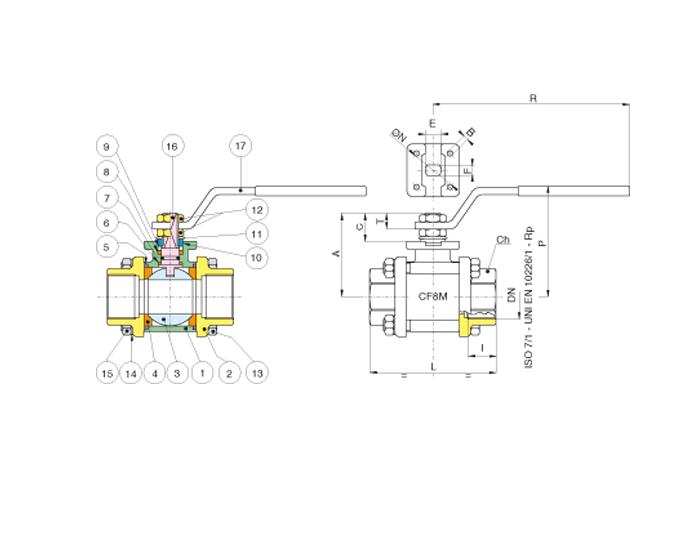

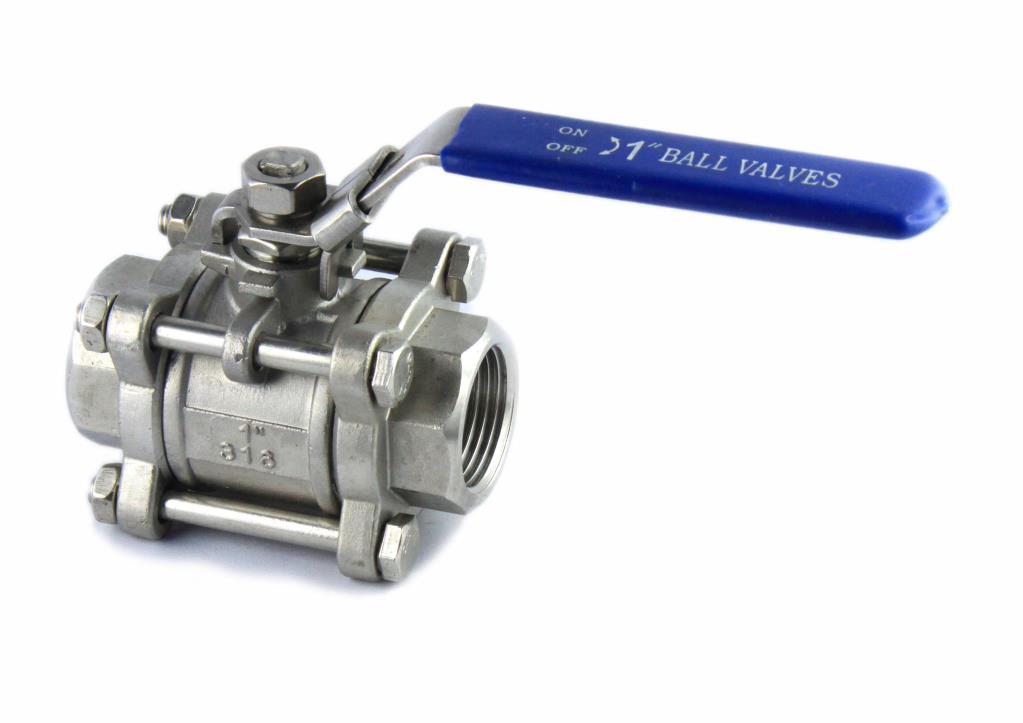

Tabella tecnica : VALVOLA A SFERA TRE PEZZI PASSAGGIO TOTALE
| MIS. | DN | BOX | SW | X | BW | W | I2 | L | Ch | R | P | A | C | T | E | F | N | B | Kv | PN | Kg |
| 1/4” | 8 | 10 | – | – | – | – | 11 | 57 | OT.22 | 110 | 50 | 35 | 13,5 | 9 | 8 | 5 | – | – | 5,4 | 64 | 0,28 |
| 3/8” | 10 | 10 | 18,2 | 9,5 | 17,1 | 12,48 | 11,4 | 57 | OT.22 | 110 | 50 | 35 | 13,5 | 9 | 8 | 5 | – | – | 6 | 64 | 0,27 |
| 1/2” | 15 | 6 | 22,4 | 9,5 | 21,3 | 15,76 | 15 | 65 | OT.27 | 131 | 64 | 47 | 15 | 10 | 10 | 7 | 36 | 6 | 16,3 | 64 | 0,50 |
| 3/4” | 20 | 5 | 27,7 | 11,1 | 26,7 | 20,96 | 16,3 | 76 | OT.32 | 131 | 68 | 52 | 16 | 10 | 10 | 7 | 42 | 5,5 | 29,5 | 40 | 0,70 |
| 1” | 25 | 2 | 34,5 | 12,7 | 33,4 | 26,64 | 19,1 | 92 | OT.41 | 174 | 79 | 60 | 19,5 | 12,5 | 12 | 8 | 42 | 6 | 43 | 40 | 1,20 |
| 1”1/4 | 32 | 4 | 43,2 | 14,3 | 42,2 | 35,08 | 21,4 | 106 | OT.50 | 174 | 83 | 64 | 19,5 | 12,5 | 12 | 8 | 42 | 5,5 | 89 | 25 | 1,70 |
| 1”1/2 | 40 | 2 | 49,5 | 15,9 | 48,3 | 40,94 | 21,4 | 116 | OT,55 | 250 | 100 | 79 | 24 | 16,5 | 16 | 10 | 50 | 6,5 | 230 | 25 | 2,50 |
| 2” | 50 | 2 | 62 | 17,5 | 60,3 | 52,48 | 25,7 | 136 | OT.70 | 250 | 107 | 86 | 24 | 16,5 | 16 | 10 | 50 | 6,5 | 265 | 25 | 3,90 |
| 2”1/2 | 65 | 1 | 76,5 | 20 | 73 | 62,68 | 30,2 | 153 | Ø90 | 321 | 126 | 103 | 28 | 18 | 20 | 14 | 70 | M8 | 540 | 16 | 8,15 |
| 3” | 80 | 1 | 89,5 | 20 | 88,9 | 77,92 | 33,3 | 180 | Ø105 | 321 | 137 | 114 | 28 | 18 | 20 | 14 | 70 | M8 | 873 | 16 | 12,80 |
| 4” | 100 | 1 | 115 | 20 | 114,3 | 102,26 | 39,3 | 217 | Ø130 | 381 | 156 | 137 | 34,5 | 22 | 24 | 18 | 102 | M10 | 1390 | 16 | 21,50 |
