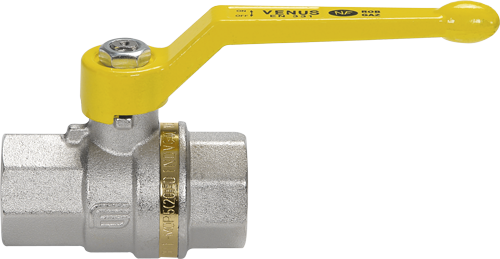

VALVOLA A SFERA VENUS GAS

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 40bar

Range temperatura : 0/70°C

Tipo attacco : Filettato

Documentazione

Tabella misure

Descrizione

La valvola VENUS a passaggio totale è un prodotto adatto ad assicurare una elevata affidabilità di funzionamento a bassa pressione, nell'uso di impianti a gas: è certificata DIN DVGW dall'istituto del gas tedesco, e BRITISH GAS dall'istituto del gas inglese.

Caratteristiche tecniche:
- Stelo antiscoppio, a perfetta tenuta di bolla d'aria e non necessario di manutenzione
- Sistema di guarnizioni superiori brevettato che garantisce la massima affidabilità nel tempo
- 1 O-Ring in NBR per la tenuta dell'aria a bassa pressione e al vuoto
- Femmina / femmina con leva in alluminio; Misure a disposizione: da 1/4" a 4"
- Maschio / femmina con leva in alluminio; Misure a disposizione: da 1/4" a 2"1/2
- Temperatura per fluidi da -15°C a + 120°C, per gas da -20°C a + 60°C
- Pressione per fluidi da 50 bar a 16 bar per gas PN4

Tutte le valvole vengono provate alla pressione di 25 bar, per un periodo superiore alle 48 ore.

Possono essere fornite in versione con leva in acciaio,con farfalla, cappuccio quadro, con cappuccio prese stradali, con cappuccio piombatura, con foro di sigillatura.

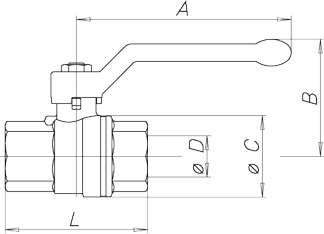

Tabella tecnica : VALVOLA A SFERA VENUS GAS

Diametro nominale (mm)

8

10

15

20

25

32

40

50

65

80

100

Diametro nominale mm8101520253240506580100

Misura gas in

pollici

3/8î

1î ?

1î ?

2î ?

Misura gas inpollici?î3/8î?î?î1î1î ?1î ?2î2î ?3î4î

ø D passaggio

mm

10

10

15

20

25

32

40

50

65

80

100

ø D passaggiomm10101520253240506580100

A mm

85

85

85

105

105

130

130

165

260

260

260

A mm858585105105130130165260260260

B (mm)

41

41

49

57

61

75

81

98

116

127

142

B mm4141495761758198116127142

ø C (mm)

23

24

32

40

48

60

72

88

111

135

167

ø C mm2324324048607288111135167

F/F - L (mm)m

49

50

61

70

84

98

108

130

159

182

219

F/F ? L mm495061708498108130159182219

M/F - L (mm)

52

54

67

78

89

104

114

136

162

-

-

M/F ? L mm5254677889104114136162--
Diametro nominale (mm)8101520253240506580100
Misura gas in "3/8î1î ?1î ?2î ?
ø D passaggio (mm)10101520253240506580100
A (mm)858585105105130130165260260260
B (mm)4141495761758198116127142
ø C (mm)2324324048607288111135167
F/F - L (mm)495061708498108130159182219
M/F - L (mm)5254677889104114136162--
