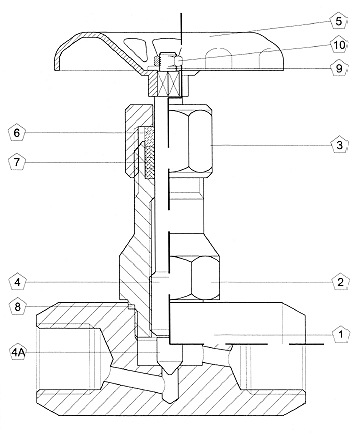

VALVOLA A SPILLO

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 16bar

Range temperatura : 70/120°C

Tipo attacco : Filettato

Documentazione

Tabella misure

Descrizione

La valvola a spillo viene utilizzata come valvola di isolamento e strozzamento per strumenti di misura relativi ed assoluti, per fluidi corrosivi, anche in ambienti aggressivi.
Idonea per tutti i processi industriali nei seguenti settori:
- chimica e petrolchimica
- energia
- piattaforme off-shore ed on-shore
- macchine ed impianti in genere

Tabella tecnica : VALVOLA A SPILLO

Tabella dimensionale

Tabella dimensionale

DN

8

10

15

20

25

32

40

50

DN810152025324050

NPS

1/4"

3/8"

1/2"

3/4"

1"

1"1/4

1" 1/2

2"

NPS1/4"3/8"1/2"3/4"1"1"1/41" 1/22"

ø E

30

30

30

35

40

50

60

70

ø E3030303540506070

H

115

115

115

120

138

140

150

170

H115115115120138140150170

K

5

5

6

8

9

11

15

18

K55689111518

L

60

60

60

70

75

90

100

120

L606060707590100120
Tabella dimensionale
DN810152025324050
NPS1/4"3/8"1/2"3/4"1"1"1/41" 1/22"
ø E3030303540506070
H115115115120138140150170
K55689111518
L606060707590100120
