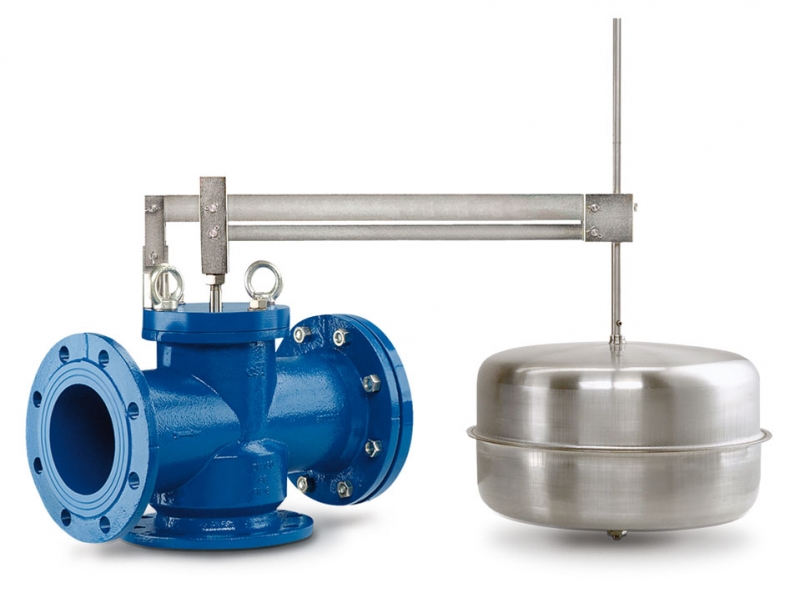

VALVOLA DI EFFLUSSO A GALLEGGIANTE A SEDE UNICA COMPENSATA

Specifiche tecniche

Cat. Prodotto : Acquedottistica

Range pressione : 16bar

Range temperatura : 0/70°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

Valvola di regolazione di livello automatica a galleggiante "E-FLUX" a 2 vie di scarico per utilizzo sia a squadra che a via diritta; caratteristiche conformi alla norma ISO 5752 serie 1.
La valvola a galleggiante, installata sulla condotta di alimentazione, controlla automaticamente il livello dell'acqua in un serbatoio riducendo e arrestando l'alimentazione al livello massimo per aprire progressivamente quando il livello si abbassa.

Caratteristiche tecniche:
- Piattello di chiusura servoassistita e compensata dall'azione di un pistone solidale e contrapposto di pari superficie
- Asta orientabile di 45° rispetto all'asse della tubazione
- Corpo e cappello in ghisa sferoidale GS 400 con rivestimento epossidico atossico alimentare, parti interne in acciaio Inox e bronzo, guarnizioni in NBR
- Galleggiante e tubo di collegamento in acciaio Inox.
- Pressione di esercizio 16 mPa
- Corpo in ghisa sfereoidale EN-GJS-400-15
- Galleggiante Acciaio Inox TÁC +70ÁC
- Scartamento secondo ISO 5752 serie 1
- Guarnizione di tenuta in NBR
- Flange forate e dimensionate UNI ISO 2531 PN 16
- Verniciatura epossidica
- Dp massimo consigliato 8 bar

Chiusura a livello massimo e controllo del riempimento del serbatoio:
- Le valvole a galleggiante vengono generalmente impiegate per regolare il livello massimo di un serbatoio.
In alcuni casi è opportuno adottare il Kit accessori "DELTA-LEV", sia per evitare di ridurre la portata della condotta quando la valvola è parzialmente aperta, sia per scaricare l'acqua solo in volumi importanti che movimentino il liquido nel bacino e limitino la formazione di muffe.

Chiusura al livello minimo e controllo dello svuotamento del serbatoio:
- La valvola può essere impiegata anche per chiudere a un livello minimo impostato.
Togliendo l'asta minore e ruotando il cappello di 90° si ottiene una inversione del funzionamento.

Tabella tecnica : VALVOLA DI EFFLUSSO A GALLEGGIANTE A SEDE UNICA COMPENSATA

DN

(mm)

A

(mm)

B

(mm)

C

(mm)



D

(mm)

E

(mm)

F

(mm)

G

(mm)

Peso (kg)
50 230 82,5 173 600 200 300 105 21,2
65 290 92,5 193 600 200 300 180 27,5
80 310 100 212 800 180 400 210 33,6
100 350 125 225 800 180 400 267 39,0
150 480 162 351 1000 250 400 400 70,0
200 600 183 380 1000 250 400 418 136
