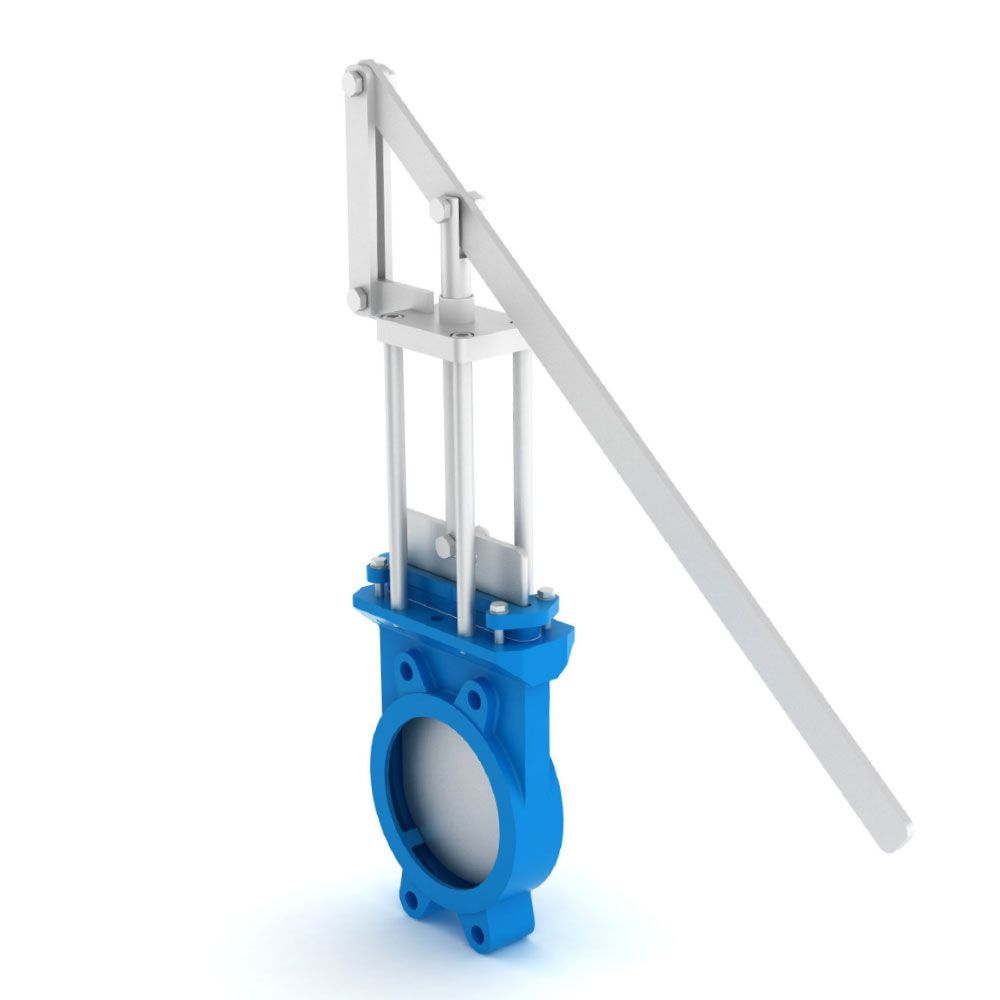

VALVOLA A GHIGLIOTTINA CON OR COMANDO A LEVA RAPIDA

Specifiche tecniche

Cat. Prodotto : Acquedottistica

Range pressione : 16bar

Range temperatura : 0/70°C

Tipo attacco : Flangiato

Documentazione

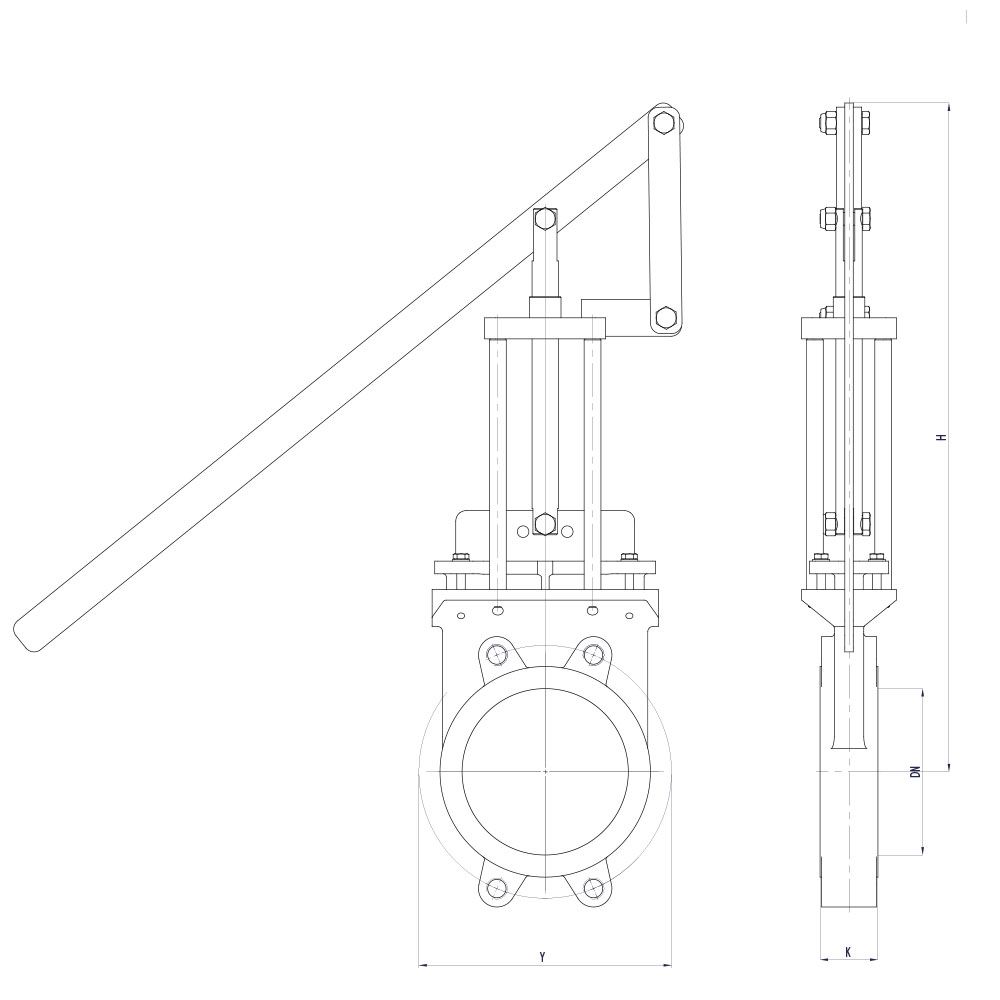

Tabella misure

Descrizione

CORPO GG25 / A316
FORATURA FLANGE STANDARD UNI 2277 PN 10
- A richiesta ASA 150lb

Tabella tecnica : VALVOLA A GHIGLIOTTINA CON OR COMANDO A LEVA RAPIDA

DNYNN1KDHH1501254XM1645155260765651454XM1645180300805801604XM16451953258301001804XM164XM16502153408401252104XM164XM16502503759901502404XM204XM205527543010302002954XM204XM206033555013302503506M206M20603906451585
DN Y N N1 K D H H1
50 125 4XM16 45 155 260 765
65 145 4XM16 45 180 300 805
80 160 4XM16 45 195 325 830
100 180 4XM16 4XM16 50 215 340 840
125 210 4XM16 4XM16 50 250 375 990
150 240 4XM20 4XM20 55 275 430 1030
200 295 4XM20 4XM20 60 335 550 1330
250 350 6M20 6M20 60 390 645 1585
