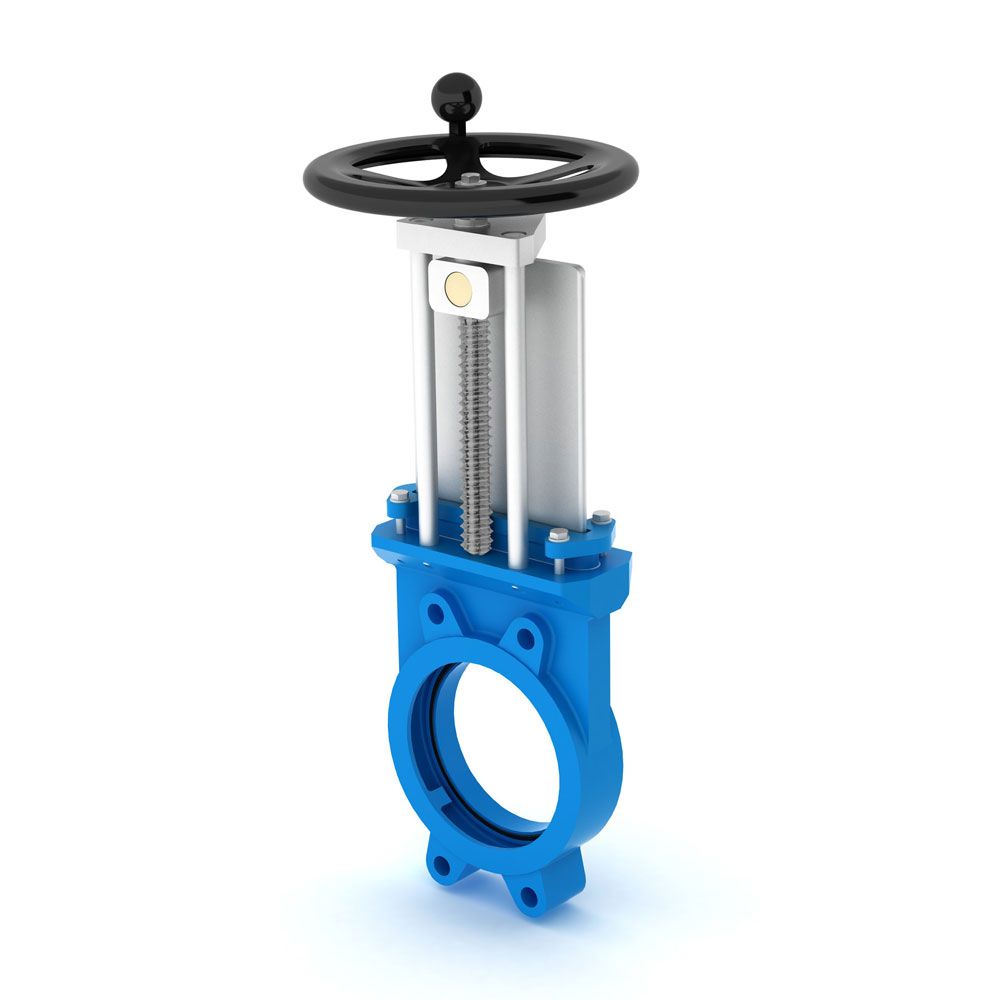

VALVOLA A GHIGLIOTTINA CON OR, COMANDO A VOLANTINO

Specifiche tecniche

Cat. Prodotto : Acquedottistica

Range pressione : 16bar

Range temperatura : 0/70°C

Tipo attacco : Flangiato

Documentazione

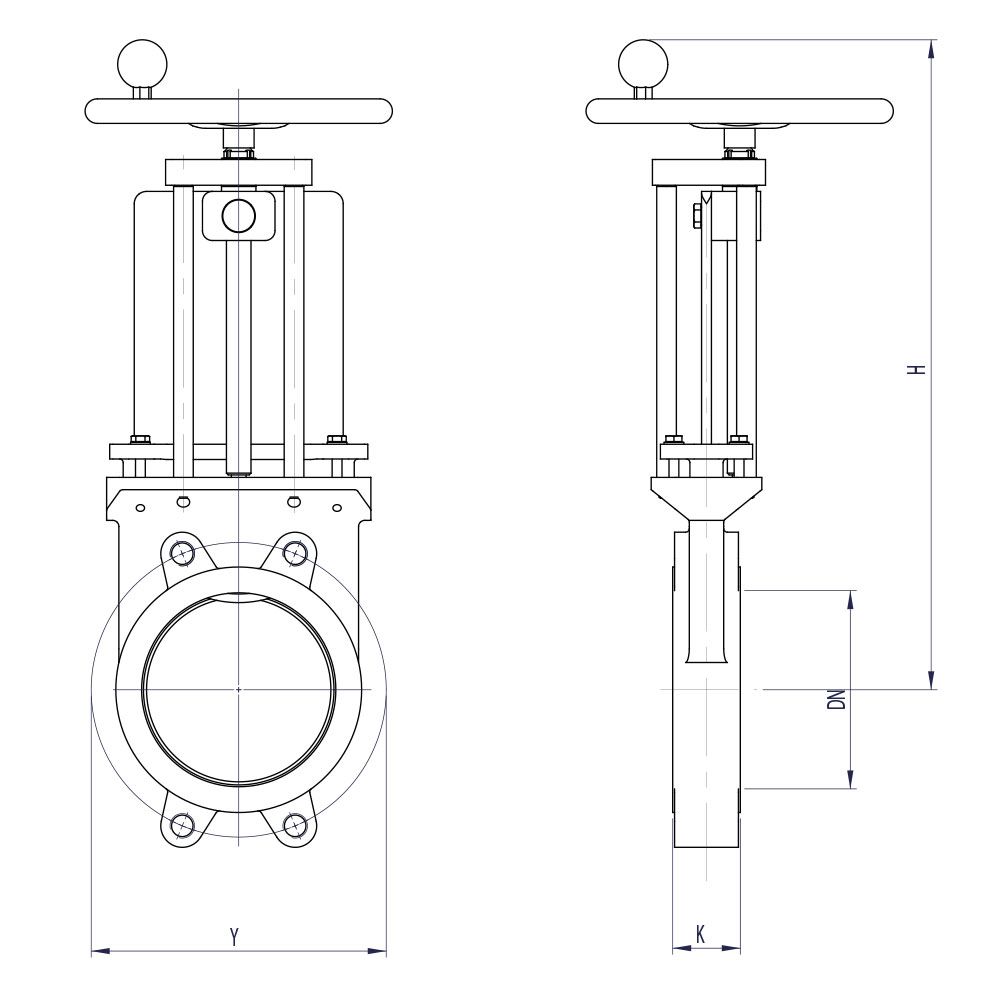

Tabella misure

Descrizione

CORPO GG25 / A316

FORATURA FLANGE STANDARD UNI 2277 PN 10

- A richiesta ASA 150lb

Tabella tecnica : VALVOLA A GHIGLIOTTINA CON OR, COMANDO A VOLANTINO

DNYNN1KDH501254xM16-45155370651454xM16-45180405801604xM16-451954351001804xM164xM16502154451252104xM164xM16502504801502404xM204xM20552755352002954xM204xM20603356602503506xM206xM20603907653004006xM206xM206044588035046010xM206xM207050597040051510xM246xM2490560108545056514xM246xM24110610118050062014xM246xM24110670130060072514xM276xM27110780150070084016xM278xM27110895170080095016xM308xM3011010101900
DN Y N N1 K D H
50 125 4xM16 - 45 155 370
65 145 4xM16 - 45 180 405
80 160 4xM16 - 45 195 435
100 180 4xM16 4xM16 50 215 445
125 210 4xM16 4xM16 50 250 480
150 240 4xM20 4xM20 55 275 535
200 295 4xM20 4xM20 60 335 660
250 350 6xM20 6xM20 60 390 765
300 400 6xM20 6xM20 60 445 880
350 460 10xM20 6xM20 70 505 970
400 515 10xM24 6xM24 90 560 1085
450 565 14xM24 6xM24 110 610 1180
500 620 14xM24 6xM24 110 670 1300
600 725 14xM27 6xM27 110 780 1500
700 840 16xM27 8xM27 110 895 1700
800 950 16xM30 8xM30 110 1010 1900
