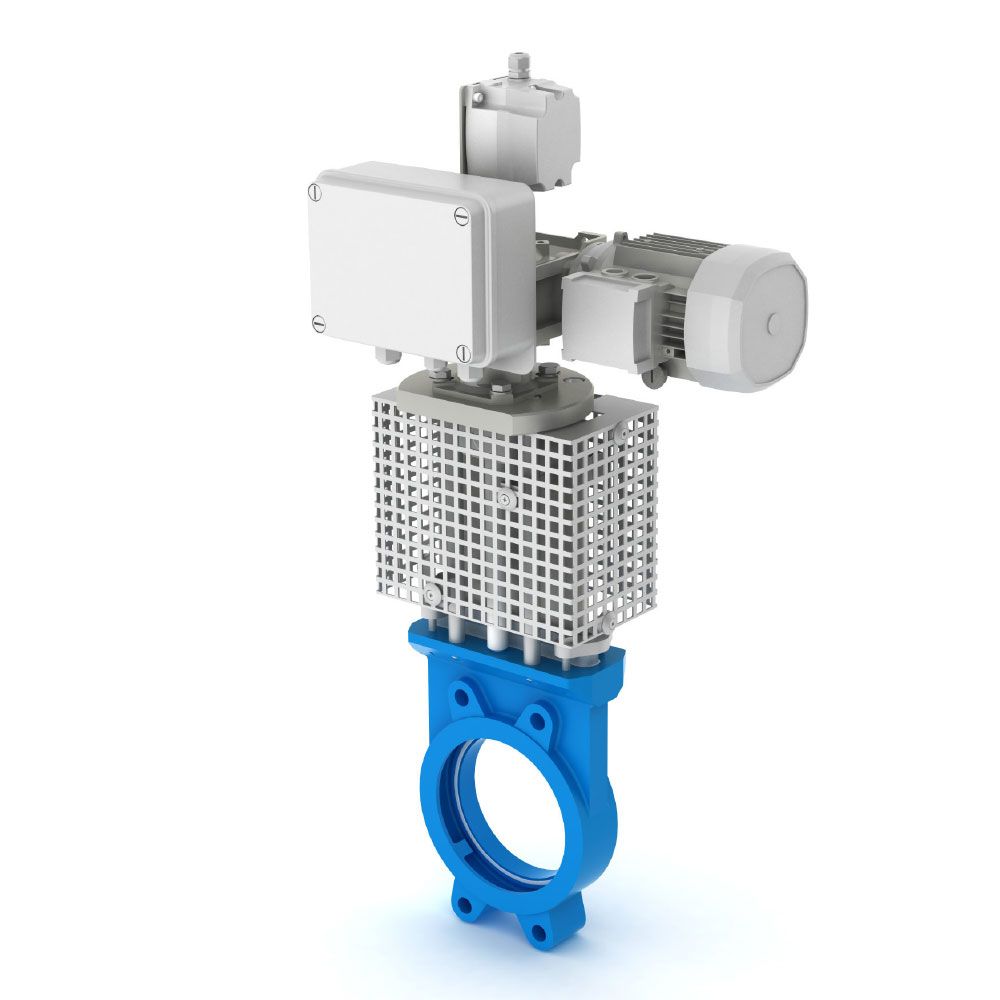

VALVOLA A GHIGLIOTTINA CON OR COMANDO MOTORIZZATO

Specifiche tecniche

Cat. Prodotto : Acquedottistica

Range pressione : 16bar

Range temperatura : 0/70°C

Tipo attacco : Flangiato

Documentazione

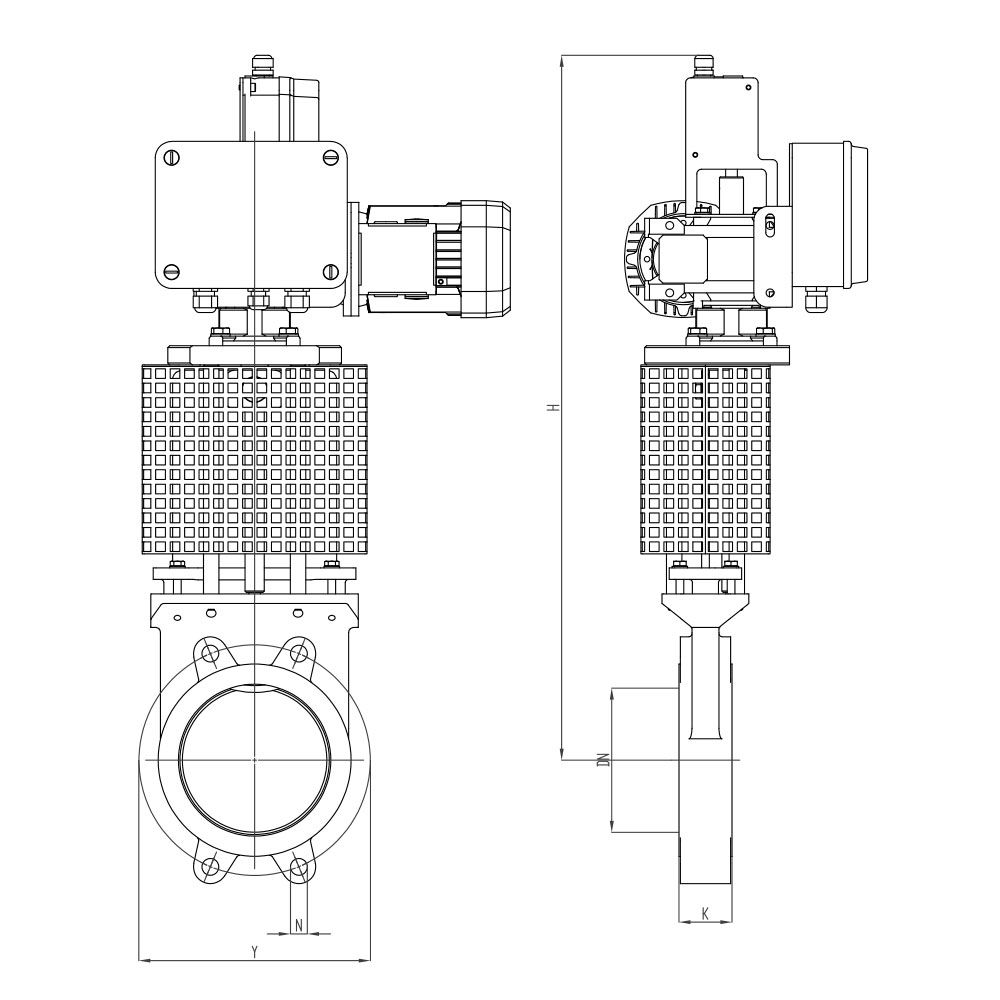

Tabella misure

Descrizione

con 2 fine corsa CORPO GG25 / A316
FORATURA FLANGE STANDARD UNI 2277 PN 10
- A richiesta ASA 150lb
VITE NON SALIENTE

Tabella tecnica : VALVOLA A GHIGLIOTTINA CON OR COMANDO MOTORIZZATO

DNYNN1KDH501254XM1645155430651454XM1645180470801604XM16451954951001804XM164XM16502155101252104XM164XM16502505451502404XM204XM20552756002002954XM204XM20603357202503506XM206XM20603908603004006XM206XM206044598035046010XM206XM2070505106040051510XM246XM2490560116545056514XM246XM24110610126050065214XM246XM24110670138060072514XM276XM27110780158070084016XM278XM27110895178080095016XM308XM3011010101980
DN Y N N1 K D H
50 125 4XM16 45 155 430
65 145 4XM16 45 180 470
80 160 4XM16 45 195 495
100 180 4XM16 4XM16 50 215 510
125 210 4XM16 4XM16 50 250 545
150 240 4XM20 4XM20 55 275 600
200 295 4XM20 4XM20 60 335 720
250 350 6XM20 6XM20 60 390 860
300 400 6XM20 6XM20 60 445 980
350 460 10XM20 6XM20 70 505 1060
400 515 10XM24 6XM24 90 560 1165
450 565 14XM24 6XM24 110 610 1260
500 652 14XM24 6XM24 110 670 1380
600 725 14XM27 6XM27 110 780 1580
700 840 16XM27 8XM27 110 895 1780
800 950 16XM30 8XM30 110 1010 1980
