Specifiche tecniche
Cat. Prodotto : Vapore
Range pressione : 16bar
Range temperatura : 120/200°C
Tipo attacco : Flangiato
Documentazione
Tabella misureDescrizione

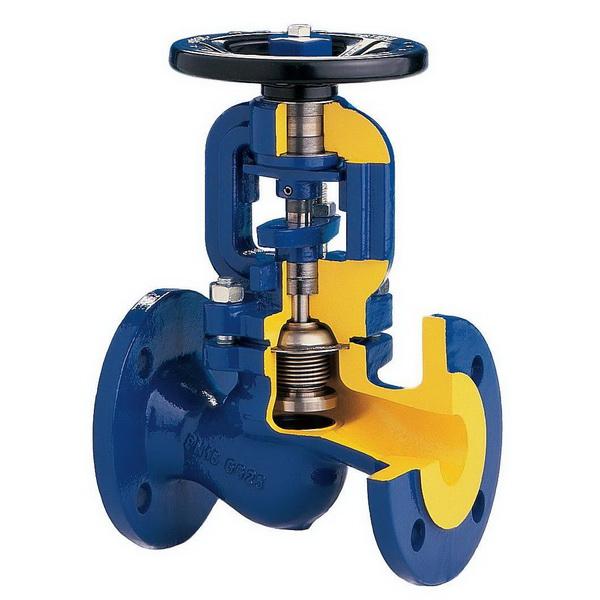

Tabella tecnica : VALVOLA IN GHISA CON TENUTA A SOFFIETTO FLUSSO AVVIATO PN16
| TIPO BBT - L | ingombri | coeff. Portata | |||||
| DN | Fig. | esecuz | A | G | V | Cv | Kv |
| 15 | 511 | G | 130 | 200 | 125 | 5 | 4 |
| 20 | 511 | G | 150 | 200 | 125 | 9 | 8 |
| 25 | 511 | G | 160 | 210 | 125 | 15 | 13 |
| 32 | 511 | G | 180 | 210 | 125 | 22 | 19 |
| 40 | 511 | G | 200 | 225 | 150 | 36 | 31 |
| 50 | 511 | G | 230 | 230 | 150 | 56 | 48 |
| 65 | 511 | G | 290 | 260 | 175 | 85 | 75 |
| 80 | 511 | G | 310 | 275 | 175 | 140 | 120 |
| 100 | 511 | G | 350 | 345 | 225 | 215 | 185 |
| 125 | 511 | G | 400 | 390 | 225 | 335 | 285 |
| 150 | 511 | G | 480 | 420 | 300 | 470 | 400 |
| 200 | 511 | G | 600 | 535 | 400 | 840 | 720 |
| P. max BAR | 16 | 13 | 11 | 10 | |||
| T. max°C -10 | +120 | 200 | 250 | 300 |
