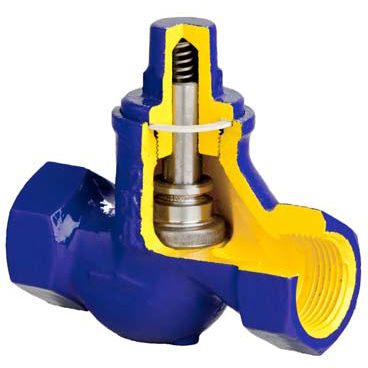

VALVOLA DI RITEGNO A GLOBO

Specifiche tecniche

Cat. Prodotto : Vapore

Range pressione : 16bar

Range temperatura : 120/200°C

Tipo attacco : Filettato

Documentazione

Tabella misure

Descrizione

Le valvole di ritegno a globo vengono utilizzate per impedire l’inversione di flusso in tubazioni di piccolo diametro, al fine primario di proteggere le apparecchiature installate a monte, da picchi di pressione e colpi d’ariete (assorbendo l’onda di pressione che, altrimenti, si propagherebbe lungo tutta la tubazione fino alla completa dissipazione dell’energia accumulata, con gravi conseguenze per molti componenti dell’impianto), garantire la regolarità delle misure di portata dei liquidi (non sarebbero corrette in presenza di una controcorrente, sia pure minima) ed evitare qualsiasi rischio di possibili problemi di pressione (nei processi produttivi) che possano mettere a repentaglio la qualità dei prodotti.
Le valvole filettate RJ205N si montano solo su tubazioni orizzontali poiché si aprono con la sola pressione del fluido in transito e si chiudono non appena il flusso s’interrompe a causa del peso dell’otturatore.
Le valvole filettate RJ205Z e quelle flangiate RJ216Z si possono, invece, installare anche su tubazioni verticali perché l’apertura e la chiusura della valvola è governata dalla molla di richiamo montata sullo stelo dell’otturatore: il fluido deve avere una pressione differenziale minima di 0,1bar per vincere la forza della molla e alzare l’otturatore, mentre è la stessa molla a decretarne la chiusura, non appena la pressione del fluido diventa inferiore 0,1bar.
Queste valvole possono essere utilizzate anche nel caso di pressioni differenziali estremamente ridotte (<0,1bar), previa eliminazione della molla, ma a condizione che le si installi solo su tubazioni orizzontali e con coperchio rivolto verso l’alto. La loro conformazione semplice e compatta garantisce facilità d’installazione, nessuna manutenzione e lunga vita. Le valvole di ritegno RJ216Z sono progettate per aprirsi quando sottoposte ad una pressione differenziale sufficiente a vincere la forza esercitata dall’otturatore provvisto di molla (0,1 bar). Le valvole di ritegno RJ205Z e RJ205N sono progettate per aprirsi quando sottoposte ad una pressione differenziale sufficiente a vincere la forza esercitata dal peso dell’otturatore. Le valvole di ritegno RJ216Z sono del tipo a fungo con passaggio in linea, la costruzione è con connessioni flangiate. Le valvole di ritegno RJ205Z e RJ205N sono del tipo a fungo con passaggio in linea, la costruzione è con connessioni a manicotto filettato gas. Caratteristiche tecniche: - Condizioni limite di utilizzo - Condizioni di progetto PN 16 - Pressione massima ammissibile 16 bar - Temperatura massima ammissibile RJ205N 180°C RJ205Z e RJ216Z 200°C - Pressione massima di esercizio 16 bar (rating PN 16) - Temperatura massima di esercizio RJ205N 180°C GXMZ, GXM16Z, RJ205Z e RJ216Z 200°C Progettato per una pressione massima di prova idraulica a freddo di 24 bar.

Tabella tecnica : VALVOLA DI RITEGNO A GLOBO

ModelloMaterialeDiametriConnessioniPN
RJ216ZDIN GG25DN 15÷100UNI 2237 - 222916
RJ205ZDIN GG25½"÷2"UNI-ISO 7/1 gas16
RJ205NRG5 OT58½"÷2"UNI-ISO 7/1 gas16
