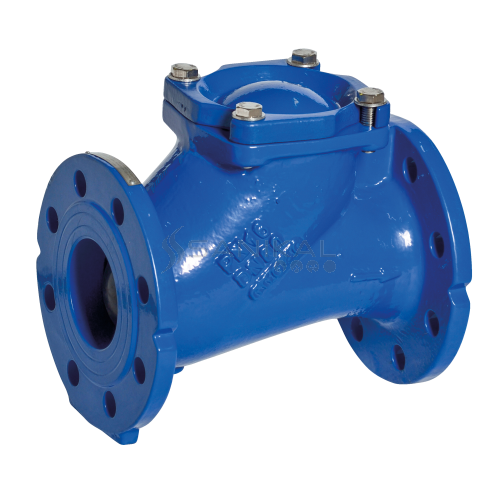

VALVOLA DI RITEGNO A PALLA PN 10

Specifiche tecniche

Cat. Prodotto : Acquedottistica

Range pressione : 16bar

Range temperatura : 0/70°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

Questa valvola è adatta per acqua e liquidi densi; le flange sono dimensionate e forate secondo le norme UNI-DIN PN 10

Caratteristiche tecniche:
- Corpo in Ghisa GG 25
- Cappello in ghisa GGG 40
- Sfera in ghisa GG 25 ricoperta di EPDM
- Guarnizione esente da amianto

Tabella tecnica : VALVOLA DI RITEGNO A PALLA PN 10

DNNDLmm.Hmm.Dmm.PESOweightkg.401801001507.5502001061658.565240119185128026014520025100300172220221253502082503415040025528545200500324340802506004003951353007004844452003508505585053004001100770565600
DNND Lmm. Hmm. Dmm. PESOweightkg.
40 180 100 150 7.5
50 200 106 165 8.5
65 240 119 185 12
80 260 145 200 25
100 300 172 220 22
125 350 208 250 34
150 400 255 285 45
200 500 324 340 80
250 600 400 395 135
300 700 484 445 200
350 850 558 505 300
400 1100 770 565 600
