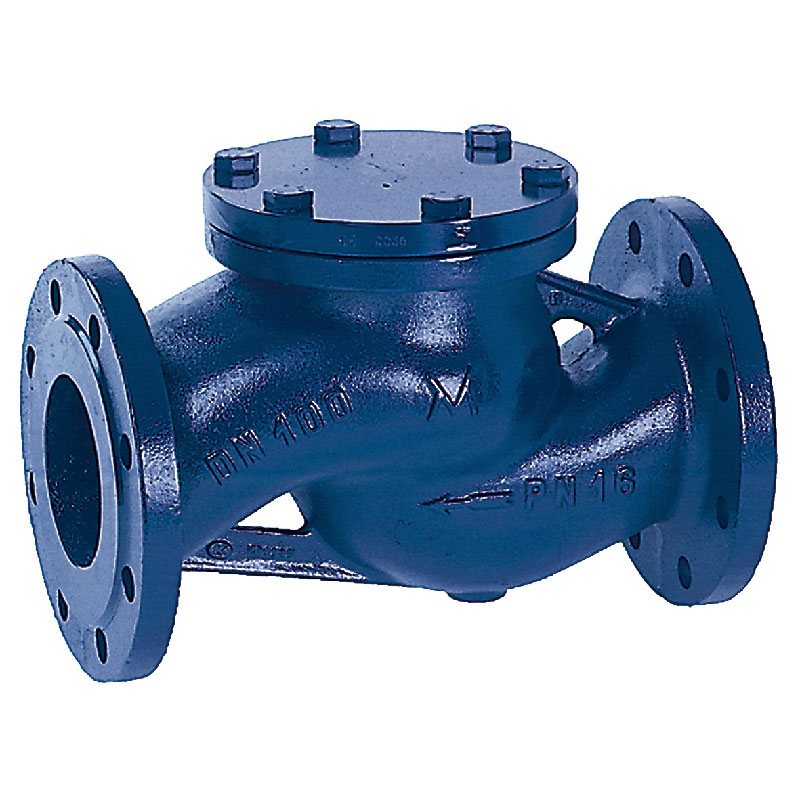

VALVOLA DI RITEGNO A TENUTA METALLICA PN16

Specifiche tecniche

Cat. Prodotto : Vapore

Range pressione : 16bar

Range temperatura : >200°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

Valvole di ritegno a tenuta metallica, esenti da amianto aflusso avviato.

Caratteristiche tecniche:
- Corpo e coperchio in ghisa lamellare GG25
- Molla, albero, sede del corpo e tappo in acciao inox adatte per acqua calda e/o surriscaldata
- Vapore bassa pressione, impianti trasmissione di calore, equipaggiamento di caldaie o serbatoi in pressione scartamento secondo Norme EN 558-1
- Flange forate e dimensionate EN 1092-2 PN 16 superficie di tenuta con gradino UNI 2229
- Rating come da tabella V-100898 idonee per installazione verticale e orizzontale
- Temperatura max. di esercizio 300° C
- Pressione max. di esercizio 16 Bar
- Verniciatura ad acqua RAL 5002 spessore 70 micron
- Flange UNI 2223/67 PN16

Tabella tecnica : VALVOLA DI RITEGNO A TENUTA METALLICA PN16

DN L d1 d2 nxd3 c b H Peso (kg)
15 130 95 65 4×14 45 14 65 2,2
20 150 105 75 4×14 58 16 80 3,3
25 160 115 85 4×14 68 16 85 3,8
32 180 140 100 4×18 78 18 90 5,5
40 200 150 110 4×18 88 18 95 6,9
50 230 165 125 4×18 102 20 105 8,7
65 290 185 145 4×18 122 20 125 14,6
80 310 200 160 8×18 138 22 140 20,0
100 350 220 180 8×18 158 24 150 25,0
125 400 250 210 8×18 188 26 155 40,0
150 480 285 240 8×22 212 26 200 55,0
200 600 340 295 12×22 268 30 275 88,0
250 730 405 355 12×26 320 32 315 218,0
300 850 460 410 12×26 378 32 360 325,0
