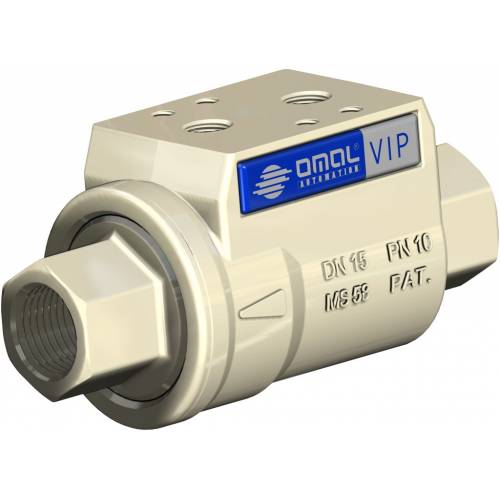

VALVOLA DI INTERCETTAZIONE PNEUMATICA VIP

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 16bar

Range temperatura : 70/120°C

Documentazione

Tabella misure

Descrizione

Caratteristiche tecniche:
- Disponibile nelle versioni doppio effetto “DA” e semplice effetto “SR” (sia normalmente aperto sia normalmente chiuso) con misure da 3/8” a 2”
- Flusso unidirezionale
- Attacchi filettati GAS EN 10226-1 Rp (Ex ISO 7/1) - DIN 2999 (a richiesta filetti NPT) con connessioni del fluido di comando secondo interfaccia NAMUR
- L’ottimizzazione della fluidodinamica interna ha consentito la realizzazione di un condotto con perdite di carico ridotte al minimo, vedi diagramma portate
- Possibilità di utilizzo in qualsiasi posizione di montaggio (orizzontale, verticale, obliqua)
- Disponibile con guarnizioni NBR, FKM, EPDM:
- NBR: compatibile con aria, gas, olii, acqua, ecc..
- FKM: ottima compatibilità con la maggior parte dei fluidi. Sconsigliato per il vapore
- EPDM: ottima compatibilità con acqua calda e vapore

Non compatibile con prodotti minerali (olii, grassi ecc..)
Per gas, fluidi esplosivi e maggiori informazioni sulla compatibilità dei materiali si prega di consultare il nostro ufficio tecnico.
Possibilità di segnalare l’apertura o chiusura della valvola tramite l’applicazione di finecorsa magnetici esterni (disponibili a richiesta, specificando in fase d’ordine, non essendo possibile l’applicazione a posteriori).
Conforme alla direttiva Europea 2014/68/UE “PED” - Configurazione ATEX 2014/34/UE da richiedere in fase d'ordine.

Fluido di comando:
- Aria compressa filtrata non necessariamente lubrificata; con temperature da -20°C a 0°C usare aria secca; in caso di lubrificazione usare olio compatibile con le guarnizioni impiegate
- Pressione di comando: minimo 3 bar e massimo 8 bar nella versione doppio effetto, minimo 4,2 bar e massimo 8 bar nelle versioni semplice effetto

Fluido intercettato:
- Pressione massima 10 bar, vedere diagramma
- Temperatura da -20°C a +80°C (NBR); da -20°C a +150°C (FKM); da -20°C a +150°C (EPDM)
- Tenuta al vuoto: 97% vuoto (circa 30 mbar assoluti, -980 mbarg)

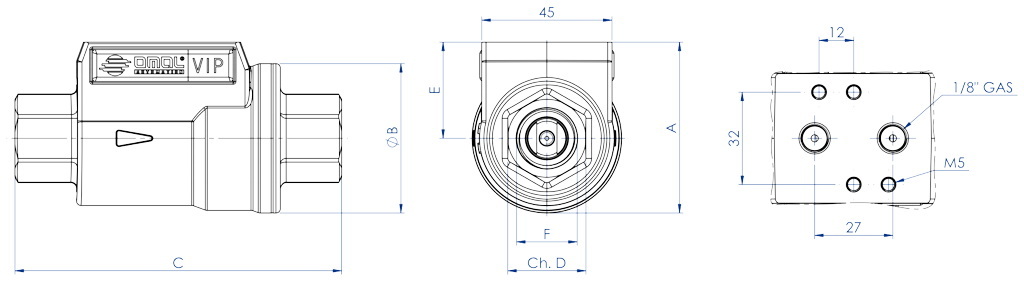

Tabella tecnica : VALVOLA DI INTERCETTAZIONE PNEUMATICA VIP

Da mm

10

15

20

25

32

40

50

Da mm10152025324050

Mis. F gas

3/8î

1î1/4

1î1/2

Mis. F gas3/8î?î?î1î1î1/41î1/22î

Pass.mm

10

15

20

25

32

40

50

Pass.mm10152025324050

A mm

54

60

70

76

92

102

115

A mm5460707692102115

B mm

46

511.7

63.5

69

86

96

109

B mm46511.763.5698696109

C mm

98

112

135

143

165

180

207

C mm98112135143165180207

D mm

22

27

33

41

50

60

75

D mm22273341506075

E mm

31

34

39

42

49

54

60

E mm31343942495460

Aria d.e.

0.024

0.035

0.063

0.080

0.150

0.219

0.310

Aria d.e.0.0240.0350.0630.0800.1500.2190.310

Aria s.e.

0.012

0.017

0.031

0.040

0.075

0.109

0.155

Aria s.e.0.0120.0170.0310.0400.0750.1090.155

D. e. Kg

0.80

1

1.59

1.8

3.13

3.5

5.5

D. e. Kg0.8011.591.83.133.55.5

S. e. Kg

0.85

1.05

1.69

1.88

3.41

3.7

5.8

S. e. Kg0.851.051.691.883.413.75.8
Da mm10152025324050
Mis. F gas3/8î1î1/41î1/2
Pass.mm10152025324050
A mm5460707692102115
B mm46511.763.5698696109
C mm98112135143165180207
D mm22273341506075
E mm31343942495460
Aria d.e.0.0240.0350.0630.0800.1500.2190.310
Aria s.e.0.0120.0170.0310.0400.0750.1090.155
D. e. Kg0.8011.591.83.133.55.5
S. e. Kg0.851.051.691.883.413.75.8
